РШАГ-20: надежный 20-контактный разъем для промышленной и радиоэлектронной аппаратуры

РШАГ-20 — прямоугольный электрический соединитель на 20 контактов, применяемый для коммутации цепей постоянного, переменного и импульсного тока. Разъем востребован при внутреннем монтаже оборудования, где важны компактность, стабильность контакта и устойчивость к внешним воздействиям.

Назначение РШАГ-20

Соединитель РШАГ-20 предназначен для соединения и разъединения электрических цепей в радиоэлектронной, измерительной, промышленной и специальной аппаратуре. Конструкция рассчитана на объемный монтаж и позволяет организовать аккуратное многоконтактное подключение внутри приборов, стоек, шкафов управления и других технических устройств.

Разъем используется в цепях:

• постоянного тока;

• переменного тока частотой до 3 МГц;

• импульсного тока;

• сигнальных и управляющих линиях;

• цепях питания с распределением нагрузки между контактами.

РШАГ-20 относится к низкочастотным прямоугольным соединителям. Его применение помогает упростить обслуживание аппаратуры: при необходимости блок или кабельная часть могут быть отсоединены без демонтажа всей электрической схемы.

Основные характеристики

Для РШАГ-20 характерно 20 контактных позиций, что делает его удобным для оборудования с большим количеством сигнальных либо питающих линий. При равномерном распределении нагрузки рабочий ток на один контакт может достигать 6 А, а суммарная нагрузка соединителя — до 120 А. Максимальное рабочее напряжение у отдельных исполнений указывается до 700 В.

Указанные параметры могут отличаться в зависимости от конкретного исполнения, приемки и технической документации на изделие.

Особенности конструкции

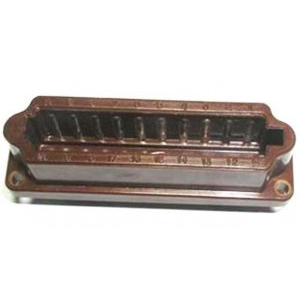

РШАГ-20 представляет собой розетку без корпуса, рассчитанную на внутренний монтаж. Такое решение подходит для установки в приборных корпусах и электротехнических устройствах, где защиту разъема обеспечивает общая конструкция оборудования.

Контакты размещаются в два ряда: шаг контактов в ряду составляет 5,5 мм, а расстояние между рядами — 13 мм. Это обеспечивает сравнительно плотную компоновку при сохранении удобства подключения проводников и монтажа.

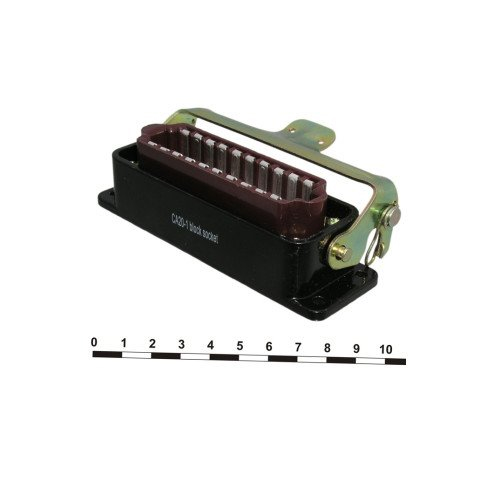

Серия РША включает также варианты с кабельными и блочными корпусами. Поэтому при проектировании важно учитывать не только число контактов, но и способ установки, расположение ответной части, тип кабеля и требования к защите от среды.

Где применяется разъем

РШАГ-20 используют в технике, где требуется надежная передача нескольких электрических сигналов или линий питания через единый разъем. Типичные направления применения:

• промышленная автоматика и системы управления;

• контрольно-измерительные приборы;

• телеметрическое и испытательное оборудование;

• радиоэлектронные устройства;

• приборные панели и распределительные блоки;

• специализированная аппаратура общего и специального назначения.

Например, в измерительной установке РШАГ-20 может одновременно соединять линии питания датчиков, управляющие сигналы, цепи индикации и обратную связь. Вместо множества отдельных клемм используется одно компактное 20-контактное соединение, что делает монтаж более организованным и удобным для технического обслуживания.

Что учитывать при выборе

При подборе РШАГ-20 важно сверить исполнение разъема с проектной документацией и ответной частью соединения. Особое внимание следует уделить:

• количеству и назначению контактов;

• допустимому току на каждый контакт;

• рабочему напряжению конкретного исполнения;

• типу монтажа — внутреннему, кабельному или приборному;

• расположению ключей и поляризации;

• условиям эксплуатации по температуре, влажности, вибрации и климатическому исполнению;

• совместимости с вилкой, кабельной сборкой или корпусом.

РШАГ-20 сочетает многоконтактную компоновку, малое переходное сопротивление и стойкость к вибрационным нагрузкам. Эти свойства делают его практичным решением для аппаратуры, в которой особенно важны надежность электрических соединений и удобство регламентного обслуживания.
