РШ2НМ-1-30 ОТК

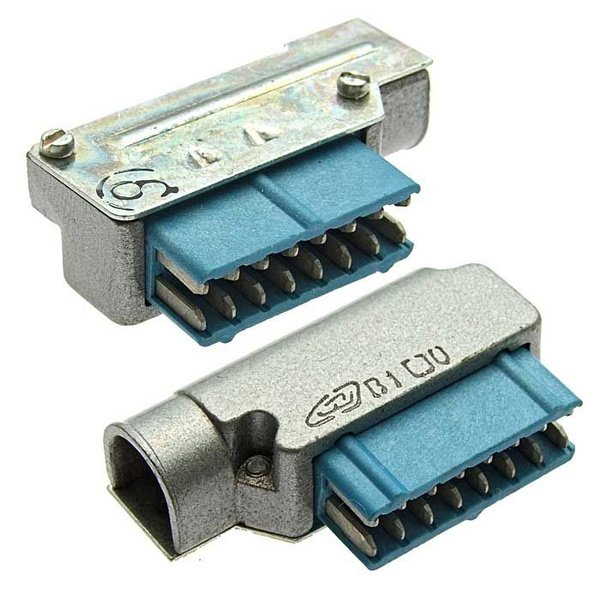

РШ2НМ-1-30 ОТК — это низкочастотный прямоугольный соединитель для объемного монтажа, рассчитанный на работу в цепях постоянного, переменного и импульсного тока. По найденным данным, он относится к серии РШ2Н-1, имеет 16 ножевых контактов в двух рядах и обычно применяется как врубная вилка с пайкой проводов.

Основные параметры

• Рабочее напряжение: до 400 В.

• Рабочий ток: до 3 А на контакт.

• Сопротивление контактов: не более 10 мОм.

• Сопротивление изоляции: 5000 МОм.

• Электрическая прочность изоляции: 1680 В.

Конструкция

• Исполнение: вилка, 16 контактов, два ряда.

• Контакты: ножевые, размером 0,5 × 2 мм, латунные, с серебряным покрытием.

• Корпус: угловой кожух из алюминия, изолятор карболитовый.

• Соединение: врубное, монтаж электрический — пайка, механический — объемный монтаж.

Условия работы

• Температурный диапазон: от -60 до +155 °C для металлического кожуха; для пластмассового исполнения диапазон уже.

• Относительная влажность: до 98% при +35 °C.

• Вибростойкость: до 40 g в диапазоне 1–5000 Гц для металлического исполнения.

Что означает «ОТК»

Обозначение ОТК указывает на приемку по техническому контролю, то есть изделие выпущено по нормам бРО.364.013 ТУ, а не по военным условиям ВП. На практике это гражданское или общепромышленное исполнение того же семейства соединителей.

Практический смысл

РШ2НМ-1-30 обычно ставят там, где нужен компактный и надежный многоконтактный разъем с пайкой и механически жестким соединением. Для замены важно сверять не только число контактов, но и тип корпуса, взаимосочленение и исполнение по ТУ, потому что у серии РШ2Н встречаются близкие варианты с разными кожухами и допустимыми условиями эксплуатации.
