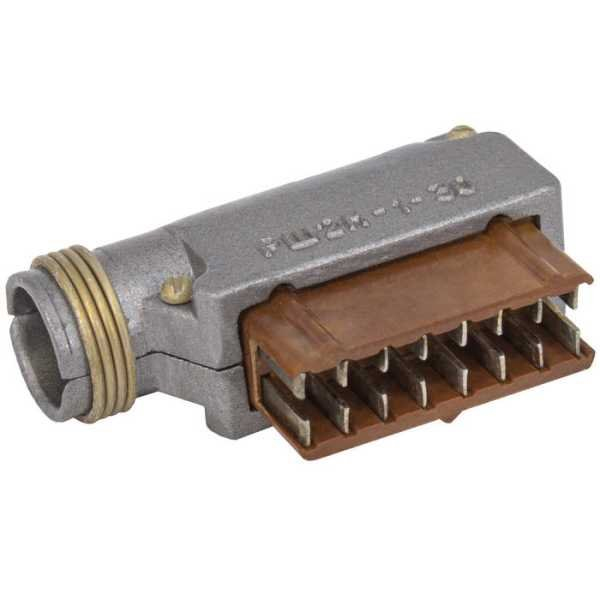

РШ2НМ-1-30-О ОТК

Коротко: РШ2НМ-1-30 — это прямоугольный низкочастотный кабельный соединитель (вилка) типа РШ2НМ серии «РШ2Н», рассчитанный на 16 контактов; он применим в цепях постоянного, переменного (до ~3 МГц) и импульсного тока и имеет стандартные для этой серии электрические и климатические характеристики.

Основные электрические характеристики

• Количество контактов: 16 (исполнение «30» — 16-контактная вилка).

• Максимальное рабочее напряжение: 400 В (амплитудное значение).

• Номинальный рабочий ток на контакт: 3 А.

• Сопротивление контактов, не более: 10 мОм.

• Сопротивление изоляции: 5000 МОм.

• Электрическая прочность изоляции: 1680 В.

Механические и конструктивные особенности

• Конструктивное исполнение: кабельная часть (модификация «М») с угловым кожухом (вилка с угловым кожухом).

• Тип контактов: ножевые/штырь-паз (зависит от конкретного исполнения и производителя), шаг рядов около 2,8 мм, два ряда контактов.

• Материалы: корпус — литой металлический, штамповано-литой или пластмассовый кожух; изолятор — карболит (в ряде исполнений); контакты — латунь с покрытием (Ag, Au или олово-висмут).

Климатические и надёжностные параметры

• Климатическое исполнение: УХЛ (и варианты В), рабочая температура в зависимости от кожуха: до +155 °C (металл) или до +90/+70 °C (пластмасса / контакты с разным покрытием).

• Относительная влажность: выдерживает повышенную влажность (98% при +35 °C).

• Вибростойкость: для металлического кожуха — 1–5000 Гц, ускорение до 40 g; для пластмассового — 1–2000 Гц, до 10 g.

• Ресурс соединений/разъединений и срок службы: типичные значения — наработка в часах и срок сохраняемости по исполнению (например, наработка 5 000–15 000 ч, срок сохраняемости 6–20 лет в зависимости от покрытия).

Применение и совместимость

• Предназначен для объемного монтажа в электрических цепях постоянного, переменного и импульсного тока; часто применяется в электронной и промышленной аппаратуре, системах управления и приборостроении.

• Взаимосочленение: сочленяется с соответствующими гнёздами/розетками семейства РГ/РШ (см. таблицы взаимозаменяемости в документации производителя).

Пример габаритов и данных корпуса (типичные)

• Габариты (пример для одного исполнения): около 34 × 11 × 20 мм (зависит от конкретной модификации).

• Масса: несколько грамм (зависит от исполнения и материала кожуха).

Документация и ТУ

• Соединитель выпускается по техническим условиям и чертежам (например, ОЮ0.364.002 ТУ / бРО.364.013 ТУ), полные электрические и механические характеристики и размеры приведены в паспортных документах и каталожных PDF с соединителями РГ1Н/РШ2НМ.

Если нужно, могу прислать:

• таблицу с конкретными параметрами (ток, напряжение, сопротивления, габариты) для вставки в спецификацию; или

• ссылки на оригинальные паспортные PDF и чертежи для печати и приложений.
