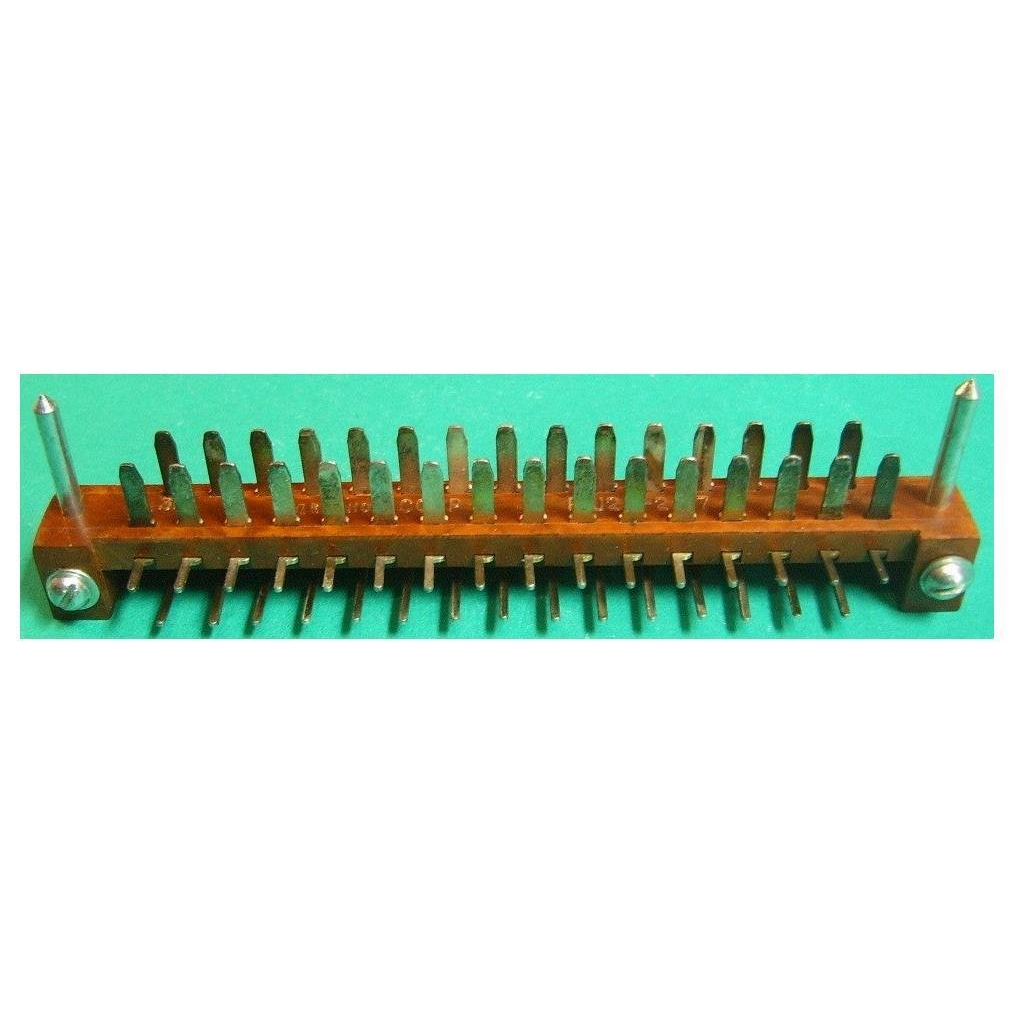

РШ2Н-2-17 заостренные вилки

Коротко: РШ2Н-2-17 — это стандартная двухрядная приборная вилка серии РШ2Н (низкочастотная) с 17 индексом, применяемая в радиоэлектронной и промышленной аппаратуре для печатного и объёмного монтажа; контакты — штырьевые (ножевые), обычно с серебряным покрытием, изолятор — карболит/пластик.

Описание и назначение

• Серия и тип: РШ2Н — прямоугольные низкочастотные соединители приборного исполнения; конструкция — вилка двухрядная.

• Применение: для соединения цепей постоянного, переменного (низкой частоты до нескольких МГц) и импульсного тока в радиоэлектронной и промышленной технике.

Электрические характеристики

• Номинальный рабочий ток на контакт: около 5 А.

• Максимальное рабочее напряжение: порядка 400–420 В (амплитуда/переменное).

• Контактное сопротивление: не более ~10 мОм (0.01 Ом).

• Сопротивление изоляции: тысячи МОм (обычно ≥1000...5000 МОм в зависимости от спецификации).

• Электрическая прочность изоляции: примерно 1600 В.

Механические и конструктивные параметры

• Число контактов/фактическая конфигурация: двухрядная вилка с шагом контактов обычно 6 мм; суммарно модель обозначается как «-17» (варианты документируются у производителей).

• Материал изолятора корпуса: карболит (коричневый) или аналогичный пластик.

• Покрытие контактов: серебро (Ag) для улучшенной проводимости и коррозионной стойкости.

• Размеры и масса: ориентировочно габариты порядка 116×18–19×31 мм, масса — десятки граммов (обычно ≤45 г в зависимости от исполнения).

Эксплуатационные параметры и надежность

• Температурный диапазон эксплуатации: примерно от −60 до +85…+155 °C в разных источниках (проверять по конкретному ТУ/серии).

• Ресурс сочленений: порядка 500 циклов разъединения-соединения и минимальная наработка на отказ десятки тысяч часов по конкретным ТУ.

• Климатическое исполнение: УХЛ (умеренно-холодный) по ГОСТ/ТУ; выдерживают высокую влажность (до ~98% при +35 °C) и пониженное давление при транспортировке/хранении.

Монтаж и совместимость

• Способ монтажа: печатный монтаж (пайка) и механический крепёж, имеются направляющие элементы (ловители) для выравнивания при сочленении с гнездом.

• Взаимосочленяемость: парными являются соответствующие гнёзда/розетки серии РГ/РШ (смотрите конкретный тип сопряженного разъёма по маркировке).

Примечания по подбору и проверке

• При пр
