РШ2Н-2-17 стар образца без маркировки

Коротко: РШ2Н-2-17 — это старый низкочастотный прямоугольный разъём (вилка) серии РШ2Н с 17 контактами, карболитовый изолятор и ножевые (штыревые) контакты, предназначенный для платного и объёмного монтажа в электрических цепях низкой частоты; далее — технические и конструктивные детали по старому образцу без современной маркировки.

Конструкция и материалы

• Корпус/изоляция — карболит (коричневый), типичный для изделий советского периода.

• Контакты — латунные ножевые контакты с серебряным покрытием, размер контакта около 1.5×1 мм; количество контактов — 17 (обычно в два ряда).

• Фиксация/сочленение — направляющий штырь и совместимость с соответствующей розеткой серии РГ1Н/РГ1Н-2/аналогами; способ сочленения — врубной.

Размеры и монтаж

• Габариты приблизительно 116 × 18,5 × 31,1 мм, длина изолятора около 116 мм; расстояние между монтажными отверстиями ~108 мм (для платного крепления).

• Метод монтажа электрического — пайка; механический — в плату/объёмный монтаж.

Электрические параметры и эксплуатация

• Номинальное напряжение — до ~400 V; номинальный ток — порядка 5 A (значения для старых образцов, зависят от конкретной реализации и состояния).

• Сопротивление контактов — не более ~10 mΩ; сопротивление изоляции — порядка 5000 MΩ; электрическая прочность изоляции — около 1600 V.

• Рабочая температура примерно от −60 до +85 °C; ресурс — порядка 500 сочленений/расчленений.

Физические и монтажные примечания (старый образец, без маркировки)

• Отсутствие современной печатной маркировки характерно для партий советского выпуска или старого складского запаса; такие разъёмы часто имеют только штамп или наклейку производителя (например, «Электродеталь»/Карачев) в документации, но на корпусе маркировка может отсутствовать.promelec+1

• Повышенное внимание при восстановлении/переиспользовании: трещины в карболите, коррозия/износ серебряного напыления контактов и ослабление направляющего штыря могут ухудшать электрический контакт и механическую надёжность.

• Совместимость: проверяйте сопряжение с розетками РГ1Н/аналогами по посадочным местам и шагу рядов (обычно 6 мм между контактами и между рядами).

Типичные паспортные/технические отметки и документы

• Для старых изделий применялись ТУ/Нормы (например, НЩ0.364.003 ТУ у отдельных производителей) и приёмка «ОТК» на партии; но конкретная маркировка на корпусе может отсутствовать.

• При необходимости найти точные размеры и параметры удобнее по каталогу производителя (Артикулы «Электродеталь», Карачевский завод) или по справочным карточкам в каталогах поставщиков советского запаса.promelec+1

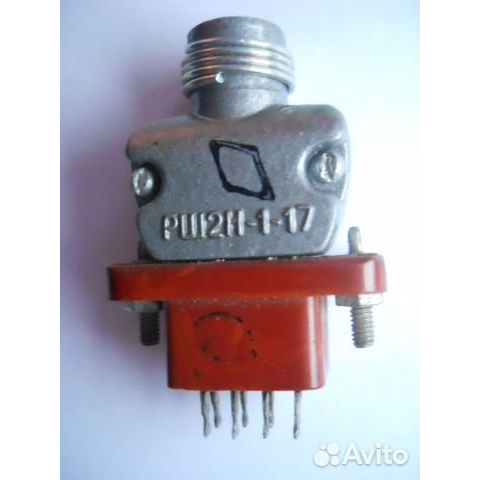

Иллюстрация (пример внешнего вида)zapadpribor
