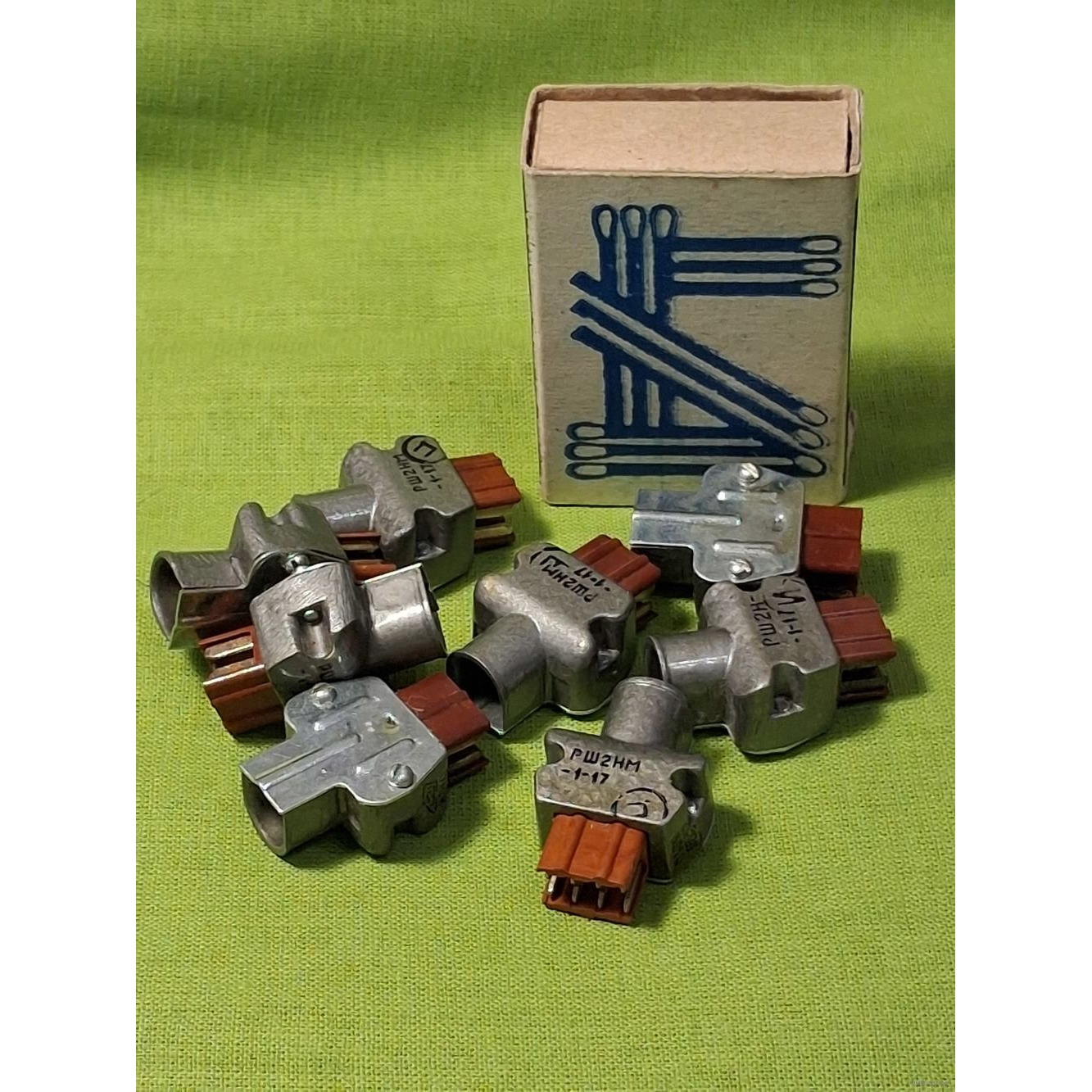

РШ2Н-2-17 — это советский низкочастотный прямоугольный разъём типа «вилка», предназначенный для монтажа в электрических цепях аппаратуры общего и специального назначения. Он относится к серии РШ2Н-2 и выполнен как малогабаритный соединитель для печатного и объёмного монтажа.

Основные сведения

По справочным данным, РШ2Н-2-17 рассчитан на работу в цепях постоянного, переменного и импульсного тока, с рабочим напряжением до 400 В и током до 5 А на контакт.
Контактов в нём 17, исполнение — вилка с ножевыми контактами, корпус обычно из карболита, а контакты — латунные с серебряным покрытием.

Технические характеристики

Ключевые параметры, которые обычно указывают для этого разъёма:

• Сопротивление контактов: не более 10 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: 1600 В.

• Рабочая температура: от -60 до +85 °C.

• Ресурс: около 500 циклов сочленения/расчленения.

Конструкция и применение

Разъём выполнен в прямоугольном малогабаритном корпусе, с двухрядным расположением контактов и шагом 6 мм между рядами и в ряду.
Его применяли для соединения блоков и узлов электронной аппаратуры, где требовался надёжный съёмный электрический контакт без сложного механического крепежа.

Советское происхождение

По архивным карточкам и каталогам изделие указывается как произведённое в СССР, с выпуском в 1970–1990-х годах; в качестве изготовителя часто фигурирует Карачевский завод «Электродеталь».
Это типичный представитель советской элементной базы: простой, ремонтопригодный, рассчитанный на длительное хранение и работу в жёстких условиях.

Практический смысл

Если смотреть на него с инженерной точки зрения, РШ2Н-2-17 — это не «сигнальный» мини-разъём, а вполне рабочий силовой/низкочастотный соединитель для приборов и блоков старой аппаратуры.
Для подбора ответной части обычно используют сопрягаемую розетку серии РГ1Н-2, в частности совместимую конструкцию, указанную в каталогах.
