РШ2Н-2-17 прямоугольные

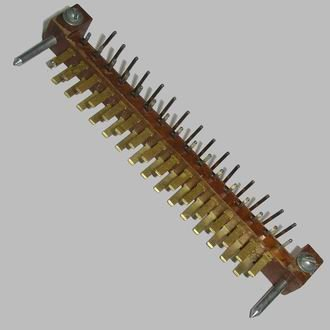

РШ2Н-2-17 — это низкочастотный прямоугольный соединитель для печатного и объемного монтажа, применяемый в электрических цепях постоянного, переменного и импульсного тока. Его обычно используют для соединения и разъединения цепей в узлах и блоках электронной аппаратуры общего и специального назначения.

Основные сведения

Это изделие относится к серии РШ2Н-2 и выполнено в формате вилка с двумя рядами контактов. По конструкции оно рассчитано на врубное сочленение с ответной частью РГ1Н-2-29.

Технические характеристики

• Количество контактов: 31.

• Тип контактов: ножевые / штырьевые, в зависимости от описания поставщика.

• Рабочее напряжение: до 400 В.

• Рабочий ток: до 5 А на контакт.

• Сопротивление контактов: не более 10 мОм.

• Сопротивление изоляции: до 5000 МОм.

• Электрическая прочность изоляции: 1600 В.

• Диапазон рабочих температур: от -60 до +85 °C.

Конструкция

Корпус и изолятор обычно выполнены из карболита коричневого цвета, контакты — с серебряным покрытием. Габариты корпуса указываются примерно как 116 × 18,5 × 31,1 мм, а монтаж выполняется в плату, с электрическим соединением пайкой.

Применение

Такие соединители встречаются в аппаратуре советского и отечественного производства, где важны компактность, надежный многоконтактный разъем и работа в широком диапазоне климатических условий. Для ремонта и замены обычно важно проверять именно совместимость по ответной части и расположению контактов.

Что полезно проверить

Перед подбором аналога обычно смотрят:

• тип сочленения;

• количество и расположение контактов;

• монтажную высоту и шаг;

• совместимость с ответной частью;

• состояние покрытия контактов и изолятора.
