РШ2Н-2-17

РШ2Н-2-17 — это прямоугольный низкочастотный разъём (вилка) серии РШ2Н с двухрядным расположением контактов, предназначенный для печатного или механического монтажа в низковольтных цепях; основные электрические параметры — до 5 А на контакт и рабочее напряжение порядка 400–420 В.

Назначение и конструкция

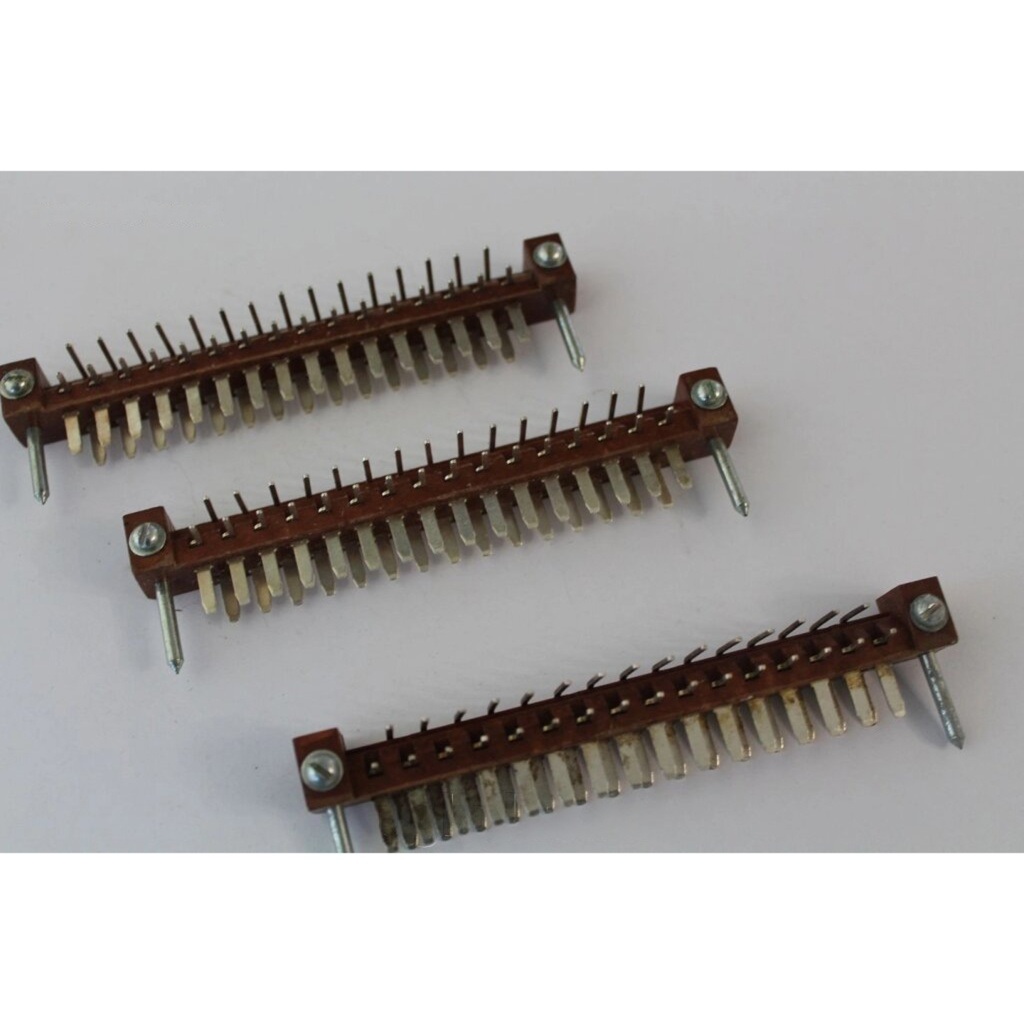

• Разъём применяется в низкочастотной аппаратуре для механического соединения печатных плат и проводников; конструкция — вилка с ножевыми/штырьевыми контактами в изолирующем корпусе из карболита или подобного диэлектрика.

• Контакты расположены в два ряда с шагом 6,0 мм и общим числом контактов, соответствующим типоисполнению (в маркировке — 17 контактов в ряду/вариантах; в прайс-листах и каталогах указываются конкретные конфигурации).

Электрические характеристики

• Номинальный рабочий ток на контакт при равномерной нагрузке — 5 А.

• Рабочее (максимальное) напряжение — около 400…420 В.

• Контактное сопротивление не более порядка 0,01 Ом (10 мΩ), сопротивление изоляции — от 1 000 МОм и выше в зависимости от источника.

Материалы и механика

• Корпус/изоляция — карболит (темный/коричневый цвет), материал контактов — латунь с серебряным покрытием.

• Размеры корпуса и монтажные параметры: длина порядка 116 мм, ширина ~18–19 мм, высота ~12–31 мм в зависимости от исполнения; шаг между рядами 6,0 мм, расстояние между монтажными отверстиями — около 108 мм в ряде вариантов.

• Ресурс механических сочленений (сочленение/расчленение) — порядка сотен циклов (в источниках приводят значения ~500 циклов), рабочая температура — диапазон примерно от −60 до +85…+100 °C в зависимости от спецификации.

Эксплуатационные и климатические параметры

• Электрическая прочность изоляции может быть порядка 1 600 В (в электрических испытаниях указываются соответствующие значения).

• Климатическое исполнение — типовые варианты УХЛ и другие по ГОСТ/ТУ; относительная влажность и условия хранения/эксплуатации прописаны в ТУ производителя.

Совместимость и сочленение

• Разъём сочленяется с соответствующим гнездом серии (например, РГ1Н-2 или указанными в паспортных данных партнёрами по сочленению).

• Часто выпускается в вариантах для пайки на плату и механического монтажа; обратите внимание на конкретный индекс и исполнение при подборе пары «вилка—розетка».

Примеры документации и данные контроля

• Для уточнения размеров, расположения контактов и установочных отверстий смотрите паспорт и ТУ на изделие (в каталогах и на страницах поставщиков приведены PDF с размерами и техническими требованиями).promelec+1

• В ряде справочников также приводят данные по содержанию драгоценных металлов (если это важно для переработки/утилизации): по серебру — доли грамма на изделие (справочная информация).

Иллюстрация (пример)

• В каталогах товара обычно есть фото и трёхмерные модели (CAD), которые помогают проверить посадочные размеры и форму контактов перед проектированием плат.
