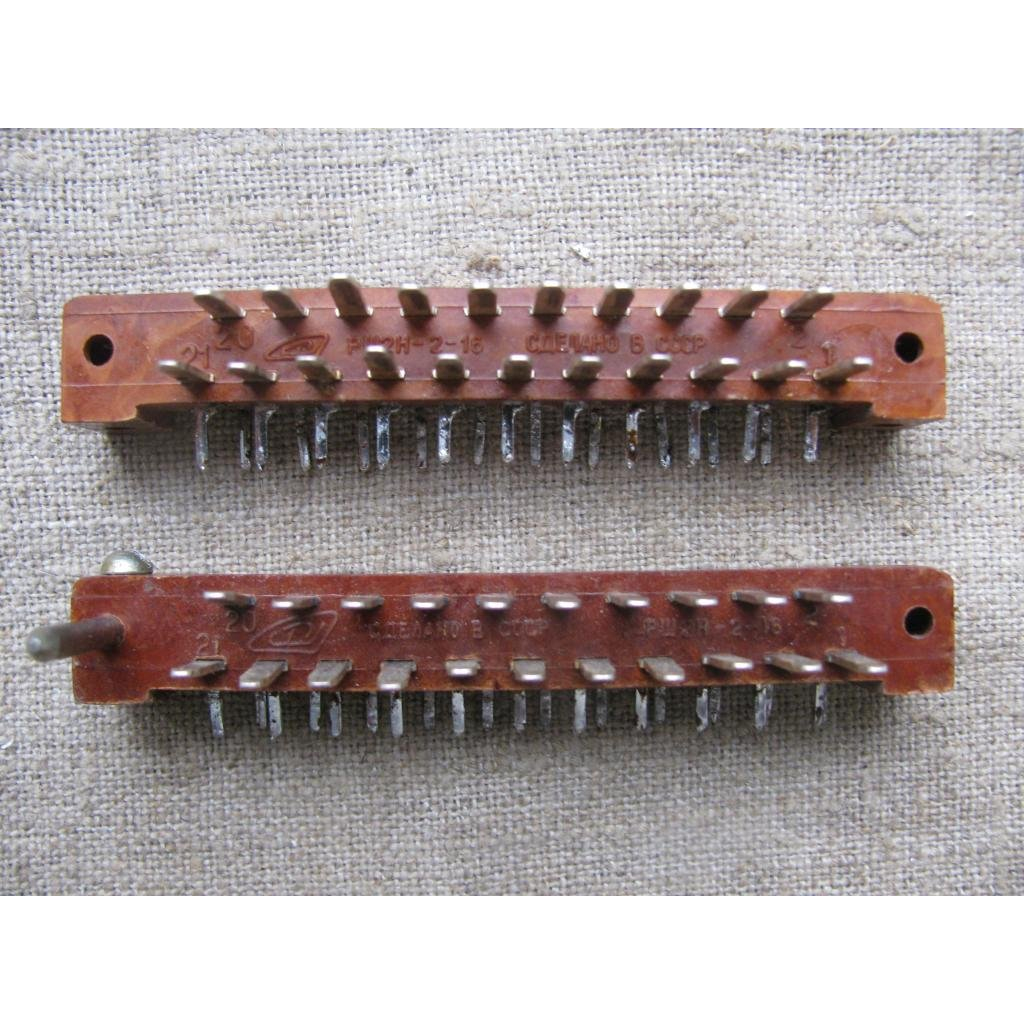

РШ2Н-2-16 сделано в ссср

Короткий ответ — это прямоугольный низкочастотный разъём серии РШ2Н‑2, вилка с 16 контактами (2 ряда по 8), типичная для изделий СССР; ниже — основные технические и конструктивные сведения.

Назначение и применение

• Разъёмы серии РШ2Н-2 предназначены для электрических цепей постоянного, переменного и импульсного тока в радиоэлектронной и промышленной аппаратуре; вилка используется совместно с соответствующей розеткой РГ1Н‑2.

• Конструкция рассчитана на частое сочленение-разъединение (ресурс порядка сотен соединений) и работу в различных климатических условиях (исполнение УХЛ).

Электрические характеристики

• Номинальный/максимальный рабочий ток на контакт — примерно 5 А.

• Максимальное рабочее (предельное) напряжение — около 400…420 В.

• Сопротивление контактов не более ≈10 мОм; сопротивление изоляции — не менее 5000 МОм.

• Электрическая прочность изоляции — порядка 1600 В.

Механические и материалы

• Количество контактов: 16 (расположены в 2 ряда). Шаг контактов в ряду и между рядами — 6,0 мм.

• Контакты — ножевого типа, материал контактов — латунь с серебряным покрытием рабочей поверхности. Размер контакта около 1,5×1 мм.

• Изолятор выполнен из карболита (коричневого цвета); типовой корпус — монолитный изолятор без кожуха.

• Габариты примерно 86×18,5×31,1 мм, масса около 23 г.

Условия эксплуатации и надёжность

• Рабочий температурный диапазон обычно от −60 до +85 °C; относительная влажность допускается высокая (типовые климатические параметры УХЛ).

• Климатическое исполнение и технические условия — по ТУ НЩ0.364.003 (варианты заводского выпуска и маркировки могут отличаться).

• Ресурс механических сочленений указывают в сотнях (в разных описаниях — до 500 сочленений), минимальная наработка — тысячи часов.

Совместимость и монтаж

• Метод электрического монтажа: пайка; механический монтаж — в плату или врубной способ в зависимости от исполнения.

• Взаимосочленение (парная розетка) — РГ1Н‑2 (соответствующий номер исполнения и количество контактов должны совпадать).

Примечания и дополнительные сведения

• Покрытие рабочих поверхностей контактов — серебро (Ag); в некоторых документах указано содержание серебра на единицу изделия.

• Технические паспорта и окончательные параметры могут различаться у разных заводов‑изготовителей (Карачевский «Электродеталь» и другие), поэтому для критичных применений лучше смотреть конкретные ТУ/паспорт изделия.
