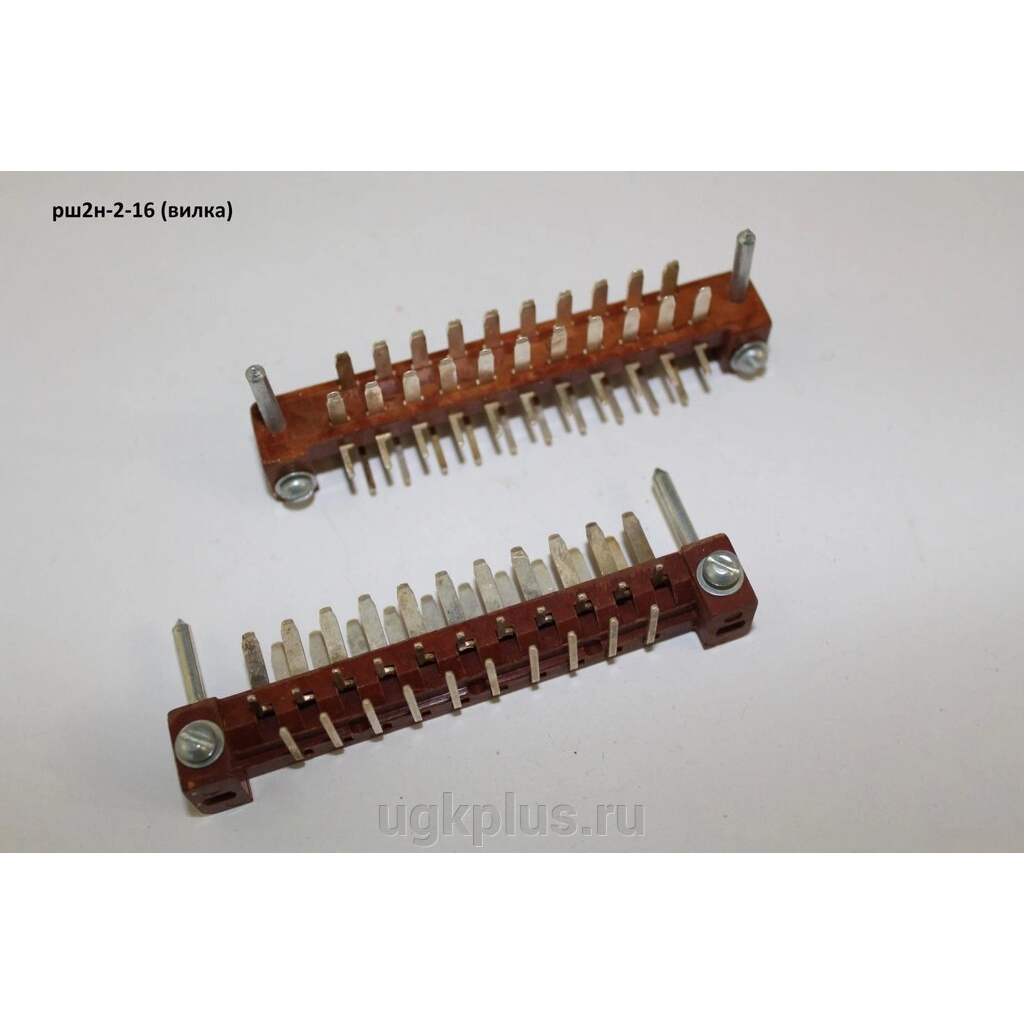

РШ2Н-2-16

Коротко: РШ2Н-2-16 — это стандартный прямоугольный низкочастотный электрический соединитель (вилка) серии РШ2Н-2 с 16 контактами, применяемый в радиоэлектронной и промышленной аппаратуре для передачи постоянного, переменного и импульсного тока.

Назначение и серия

• Предназначен для коммутации низкочастотных цепей в промышленной и специальной радиоэлектронной технике; серия РШ2Н-2 рассчитана на сочленение с соответствующими розетками серии РГ1Н-2.

• Конструкция — двухрядная вилка с ножевыми (лезвийными) контактами, рассчитанная на механическое врубное сочленение.

Электрические параметры

• Число контактов: 16.

• Номинальный рабочий ток на контакт: до 5 А.

• Максимальное рабочее напряжение: порядка 400–420 В (амплитуда/переменное).

• Контактное сопротивление: не более примерно 10 мОм.

• Сопротивление изоляции и электрическая прочность у разных выпусков: данные типа 5000 МОм изоляция и прочность 1600 В встречаются в документации отдельных поставщиков.

Механические и средовые характеристики

• Шаг между контактами: 6,0 мм; два ряда контактов (двухрядная компоновка).

• Материал изолятора: карболит (в классических исполнениях), цвет — коричневый; габаритные размеры и масса зависят от модификации (пример: 86×18,5×31,1 мм, масса ~23 г для одного выпуска).

• Температурный диапазон эксплуатации: примерно от −60 до +85 °C в климатическом исполнении УХЛ.

• Ресурс механических сочленений: порядка сотен соединений (встречается значение 500 сочленений — зависит от партии и производителя).

Контакты и покрытие

• Контакты чаще латунные с серебряным покрытием (для улучшения контактных свойств). Размер ножевого контакта — около 1,5×1 мм (в зависимости от исполнения).

Монтаж и сочленение

• Версия «2» в маркировке указывает на конструкцию для печатного монтажа или для определённого типа ответной части; конкретный метод монтажа — пайка (электрически) и механическое закрепление согласно установочным размерам.

• Сочленяется с розетками серии РГ1Н-2 (взаимозаменяемость/соответствие).

Особые сведения и документация

• На разных сайтах встречаются дополнительные параметры (включая данные по содержанию драгоценных металлов контактов, паспортные размеры, варианты исполнения с цельным или сборным изолятором и пр.). Для точного подбора под вашу задачу рекомендую свериться с техпаспортом конкретного производителя или партией изделия.

Пример применения

• Используется в приборах, щитках и соединительных узлах, где требуется многоконтактное соединение низкочастотных цепей с умеренным током (до 5 А) и измерительными/сигнальными линиями.
