РШ2Н-2-15

РШ2Н-2-15 — это прямоугольный низкочастотный соединитель типа «вилка» с 15 контактами, рассчитанный на работу в электрических цепях постоянного, переменного и импульсного тока. По найденным данным, это двухрядный разъём с ножевыми контактами, шагом 6 мм между рядами и 6 мм в ряду, а сопрягается он с розеткой РГ1Н-2-25.

Основные особенности

• Назначение: для радиоэлектронной аппаратуры специального и общепромышленного назначения.

• Количество контактов: 15.

• Тип контактов: ножевые, с серебряным покрытием.

• Материал изолятора: карболит.

• Способ соединения: врубной, монтаж — пайка, крепление — в плату.

Электрические параметры

• Максимальный рабочий ток: 5 А.

• Максимальное рабочее напряжение: 400–420 В в зависимости от источника.

• Сопротивление контактов: не более 10 мОм.

• Сопротивление изоляции: 5000 МОм.

• Электрическая прочность изоляции: 1600 В.

Условия работы

• Диапазон рабочих температур: от -60 до +85 °C.

• Климатическое исполнение: УХЛ 2.1.

• Ресурс: до 500 сочленений-расчленений.

• Минимальная наработка: 5000 часов.

Конструктивно

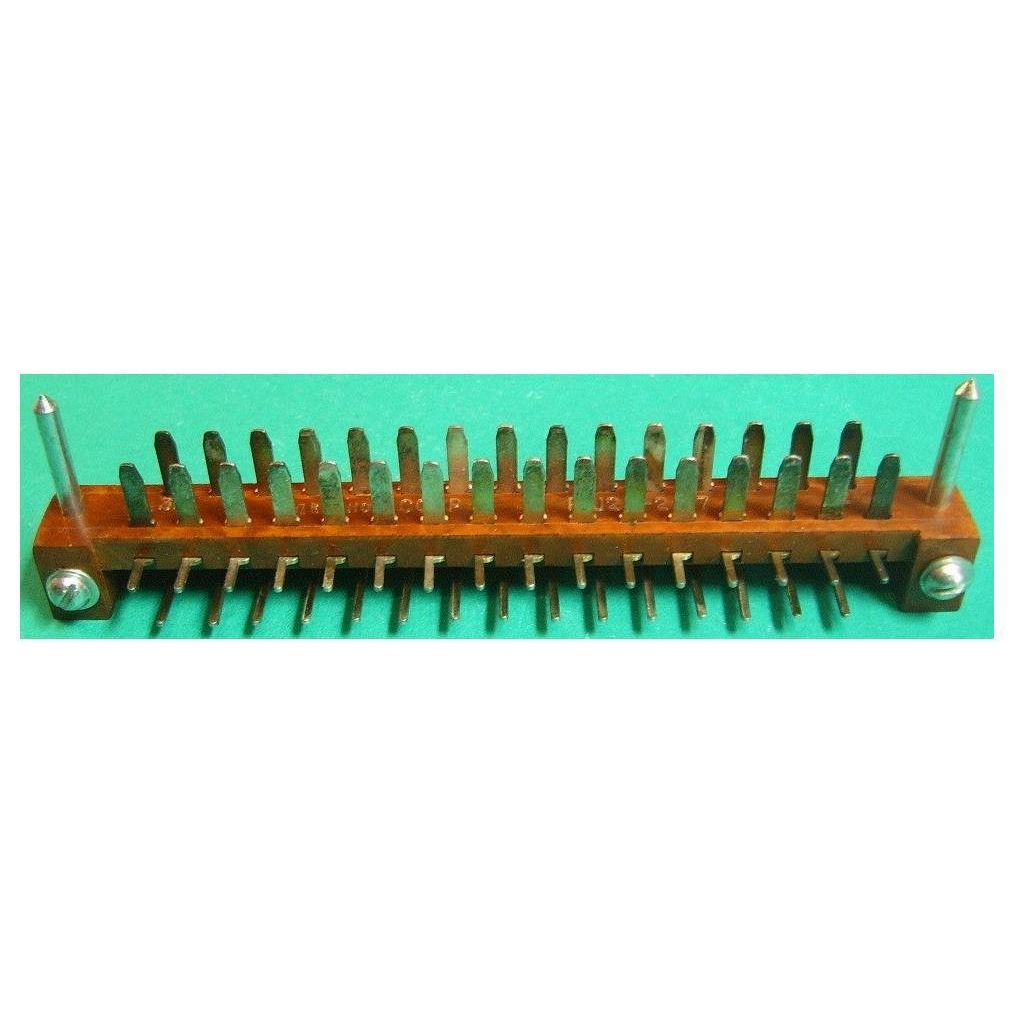

По конструкции это компактная вилка с направляющим штырем, без кожуха, с карболитовым изолятором коричневого цвета; габариты и установочные размеры зависят от исполнения, но для одного из типовых вариантов приводятся размеры 68 × 18,5 × 31,1 мм и расстояние между монтажными отверстиями 60 мм. В каталогах также указывается, что вилки и розетки поставляются отдельно.
