РШ2Н-1-30 ОТК

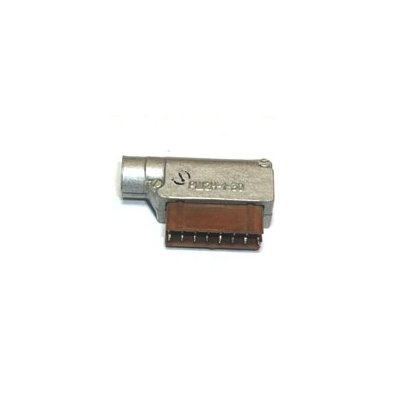

РШ2Н-1-30 ОТК — это прямоугольный низкочастотный электрический соединитель типа вилка для внутреннего монтажа, применяемый в цепях постоянного, переменного и импульсного тока. Для него характерны 16 ножевых контактов, шаг 2,8 мм, рабочее напряжение до 400 В и ток до 3 А на контакт.

Основные особенности

Корпус у таких соединителей бывает металлический или пластмассовый, а исполнение — прямое или угловое. Варианты покрытия контактов обычно включают серебро, золото или олово-висмут; у исполнения с маркировкой ОТК обычно речь идет о приемке по техническому контролю.

Технические параметры

• Количество контактов: 16.

• Тип контактов: ножевые, размер 0,5 × 2 мм.

• Рабочее напряжение: до 400 В.

• Рабочий ток: до 3 А на контакт.

• Сопротивление контактов: не более 10 мОм.

• Сопротивление изоляции: 5000 МОм.

• Электрическая прочность изоляции: 1680 В.

• Рабочий температурный диапазон: от -60 до +155 °C для металлического исполнения.

Применение и исполнение

РШ2Н-1-30 используют там, где нужен надежный разъемный монтаж в аппаратуре, приборах и блоках с умеренными токами и напряжением. По конструкции это разъем с врубным сочленением, объемным монтажом и пайкой как способом электрического подключения.

Что означает ОТК

Обозначение ОТК обычно указывает на выпуск или приемку через отдел технического контроля, то есть на контроль соответствия изделия требованиям ТУ и качества изготовления. На практике это важно, если нужен именно контролируемый по документации экземпляр, а не просто совместимый по обозначению разъем.

На что смотреть при выборе

Полезно проверять фактическую маркировку, тип кожуха, покрытие контактов и взаимосочленяемую часть, обычно РГ1Н-1-5. Еще стоит сверять ТУ, потому что у РШ2Н-1-30 встречаются близкие исполнения с разными климатическими и приемочными вариантами.
