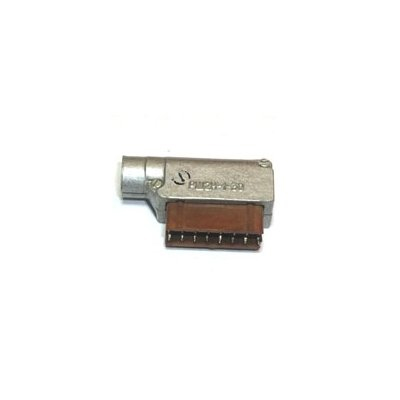

РШ2Н-1-30

РШ2Н-1-30 — это советско-российский прямоугольный низкочастотный соединитель для объемного монтажа, обычно в исполнении вилка . Он применяется в электрических цепях постоянного, переменного и импульсного тока, а для сочленения работает с ответной частью серии РГ1Н-1.

Основные характеристики

• Максимальное рабочее напряжение: 400 В.

• Рабочий ток на контакт: 3 А.

• Сопротивление контактов: не более 10 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: 1680 В.

• Диапазон рабочих температур: от -60 до +155 °C для металлического исполнения.

Конструкция

Разъем выпускается в металлическом литом, металлическом штампованно-литом и пластмассовом кожухе; кожух может быть прямым или угловым.
Контакты — ножевые, с серебряным, золотым или олово-висмутовым покрытием в зависимости от исполнения.
Для большинства вариантов указывается шаг 2,8 мм между рядами и контактами.

Применение

РШ2Н-1-30 ставят в аппаратуре, где нужен компактный многоконтактный разъем для внутреннего монтажа и надежной работы при вибрациях и в широком температурном диапазоне.
Из данных по серии видно, что изделие рассчитано на довольно жесткие условия эксплуатации, включая вибрацию до 40 g и ресурс до 500 сочленений-расчленений.

Что важно при подборе

При заказе или замене стоит смотреть не только на обозначение РШ2Н-1-30, но и на тип кожуха, вид покрытия контактов и климатическое исполнение.
Также важно проверить совместимость с ответной частью РГ1Н-1-5 и исполнение по числу контактов.
