РШ2Н-1-30

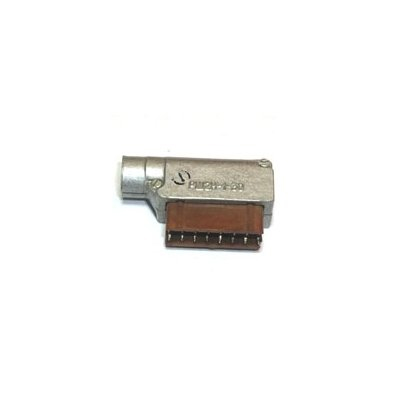

РШ2Н-1-30 — это советский/российский прямоугольный низкочастотный соединитель для объемного монтажа, обычно в исполнении «вилка» с ножевыми контактами и угловым кожухом. Он рассчитан на работу в цепях постоянного, переменного и импульсного тока и применяется там, где нужна надежная многоконтактная стыковка в аппаратуре.

Основные характеристики

• Количество контактов: 16.

• Номинальное рабочее напряжение: до 400 В.

• Рабочий ток на контакт: до 3 А.

• Сопротивление контактов: не более 10 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: 1680 В.

• Шаг контактов и рядов: 2,8 мм.

Конструкция

Соединитель выпускается в металлическом литом, металлическом штампованно-литом или пластмассовом кожухе; кожух бывает прямым или угловым.
Контакты — ножевые, с вариантами покрытия серебром, золотом или олово-висмутом.
Для фиксации сочлененного состояния применяются специальные зажимы у ответной части.

Условия эксплуатации

По данным источников, изделие рассчитано на широкий температурный диапазон: примерно от -60 до +155 °C для металлического исполнения, а для пластмассового — более ограниченный диапазон.
Климатическое исполнение указывается как УХЛ, встречается также вариант В.
Ресурс составляет около 500 циклов сочленения-расчленения, а сохраняемость для исполнения с серебряными или золотыми контактами — до 20 лет.

Где встречается

РШ2Н-1-30 часто фигурирует в старой и современной промышленной аппаратуре, измерительных и управляющих устройствах, где важны компактность, надежность и повторяемость соединения.
По обозначению это часть семейства РПМ/РШ2Н, то есть прямоугольных малогабаритных соединителей для внутреннего или объемного монтажа.
