РШ2Н-1-23-В: надёжный 12-контактный разъём для аппаратуры и промышленной электроники

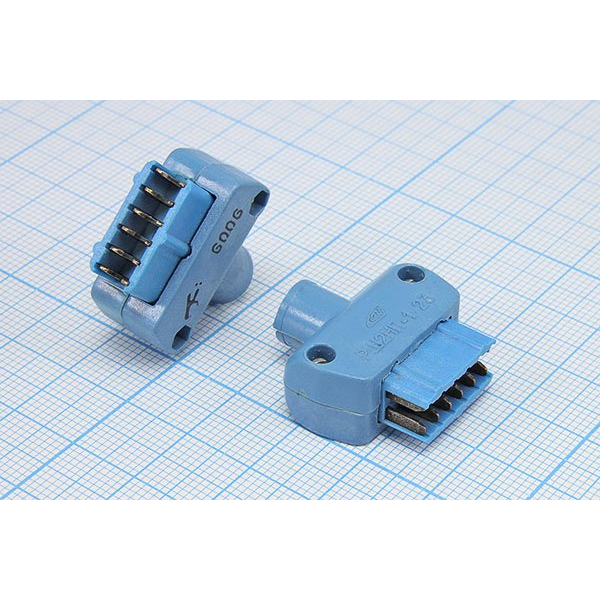

Разъём РШ2Н-1-23-В — прямоугольный низкочастотный соединитель вилочного типа, рассчитанный на надёжное разъёмное подключение электрических цепей в радиоэлектронной, измерительной, промышленной и специальной аппаратуре. Исполнение применяется при объёмном монтаже и подходит для цепей постоянного, переменного и импульсного тока.

Конструкция и назначение

Маркировка РШ2Н-1-23-В указывает на вилочную часть прямоугольного низкочастотного соединителя. Исполнение «23» соответствует варианту с 12 контактами и прямым кожухом, а литера «В» обозначает всеклиматическое исполнение.

Контактная группа выполнена в два ряда с шагом 2,8 мм между соседними контактами и между рядами. Ножевые контакты имеют размер 0,5 × 2 мм; в распространённом исполнении они изготовлены из латуни и имеют серебряное покрытие, способствующее стабильности переходного сопротивления.

Конструктивно РШ2Н-1-23-В предназначен для многоконтактного соединения проводов внутри оборудования, в шкафах автоматики, приборах контроля, источниках питания, системах связи и другой аппаратуре, где необходимы компактность, повторяемость монтажа и возможность обслуживания соединения.

Основные характеристики

Параметры соединителя позволяют использовать РШ2Н-1-23-В как для коммутации сигналов, так и для цепей питания умеренной мощности. При проектировании следует учитывать допустимый ток именно на один контакт, суммарную тепловую нагрузку группы контактов, условия охлаждения и особенности подключаемого кабеля.

Преимущества применения

• Компактная 12-контактная компоновка для многопроводных соединений.

• Ножевые контакты обеспечивают удобное и быстрое сочленение с ответной частью.

• Прямоугольная форма упрощает ориентацию разъёма при монтаже и обслуживании.

• Рабочее напряжение до 400 В расширяет область применения в цепях управления, измерения и питания.

• Малое переходное сопротивление контактов снижает потери и вероятность нестабильного электрического контакта.

• Повышенная стойкость к климатическим и механическим воздействиям делает разъём подходящим для эксплуатации в составе промышленного оборудования.

• Возможность многократного соединения и разъединения упрощает ремонт, замену модулей и диагностику аппаратуры.

Где используется РШ2Н-1-23-В

Разъём РШ2Н-1-23-В востребован в устройствах, где необходимо объединить до 12 проводников в одном разъёмном интерфейсе. Типовые сферы применения включают:

• Блоки питания и преобразовательную технику.

• Контрольно-измерительные приборы.

• Шкафы управления и автоматики.

• Радиоэлектронное оборудование.

• Телеметрические и сигнальные системы.

• Испытательные стенды.

• Системы связи и управления.

• Модульные узлы промышленного оборудования.

Например, один разъём может одновременно передавать питание нескольких цепей, дискретные сигналы управления, линии контроля состояния и резервные контакты. При этом назначение каждого вывода следует закреплять в монтажной документации и маркировке кабельной сборки.

Рекомендации по монтажу

Для стабильной работы соединения важно соблюдать технологию монтажа:

1. Подбирать ответную часть того же типа и совместимого исполнения.

2. Распределять силовые и сигнальные цепи с учётом допустимого тока на каждый контакт.

3. Не допускать механической нагрузки на контакты со стороны кабеля.

4. Проверять качество пайки, отсутствие перемычек, непропаев и повреждений изоляции.

5. При работе в условиях вибрации предусматривать фиксацию кабеля и защиту разъёма от изгиба.

6. Очищать контактную часть от загрязнений и окислов при регламентном обслуживании.

7. Не превышать нормированное количество циклов сочленения, рабочее напряжение и токовую нагрузку.

РШ2Н-1-23-В остаётся практичным решением для создания разъёмных соединений в аппаратуре с 12 электрическими цепями. Его ключевые достоинства — компактная конструкция, понятная компоновка контактов, пригодность для объёмного монтажа и устойчивые электрические параметры при соблюдении требований к установке и эксплуатации.
