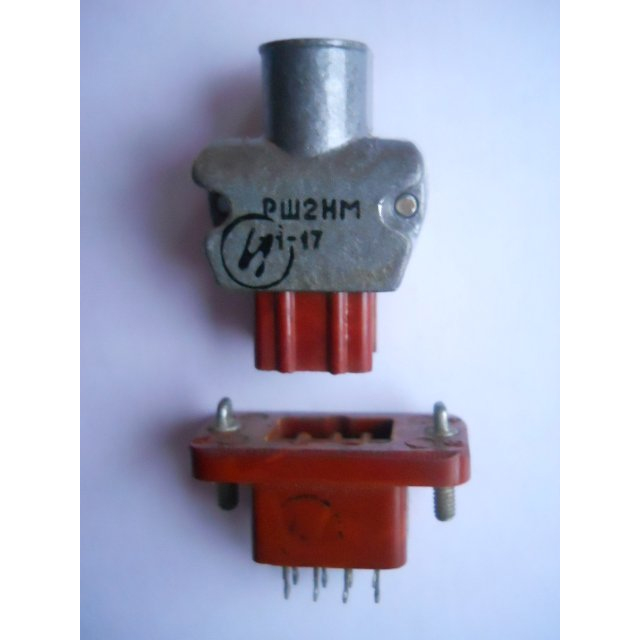

РШ2Н-1-17 ОТК

РШ2Н-1-17 — это советский/российский прямоугольный низкочастотный соединитель типа вилка с 8 ножевыми контактами, рассчитанный на объемный монтаж и пайку проводов. Исполнение с приемкой ОТК обычно обозначают как вариант по ТУ 6Р0.364.013ТУ, а не по военной приемке.

Назначение

Соединитель РШ2Н-1-17 применяют в электрических цепях постоянного, переменного и импульсного тока. Он используется для разъемного соединения блоков и узлов аппаратуры, где нужен компактный и достаточно надежный низкочастотный контакт.

Основные параметры

• Количество контактов: 8.

• Рабочее напряжение: до 400 В.

• Рабочий ток на контакт: до 3 А.

• Сопротивление контактов: не более 10 мОм.

• Сопротивление изоляции: 5000 МОм.

• Электрическая прочность изоляции: 1680 В.

Конструкция

У этой вилки ножевые контакты размером 0,5 x 2 мм, контактные элементы выполнены из латуни с серебряным покрытием. Изолятор — карболитовый, кожух прямой, металлический, обычно алюминиевый.

Условия применения

Соединитель рассчитан на широкий температурный диапазон — от -60 до +155 C, с климатическим исполнением УХЛ 2.1. Также указывается ресурс до 500 циклов сочленения-расчленения и минимальная наработка 5000 часов.

Что значит ОТК

Маркировка ОТК обычно означает приемку отделом технического контроля, то есть изделие прошло обычный заводской контроль качества. Для РШ2Н-1-17 это не отдельный типоразмер, а именно вариант приемки/исполнения в рамках одной серии.
