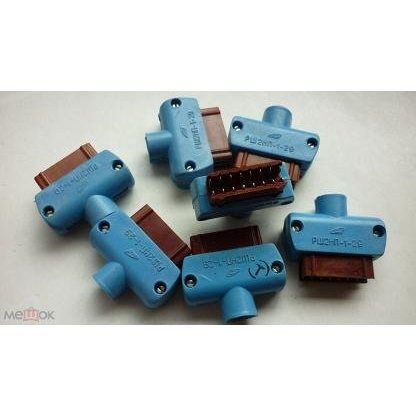

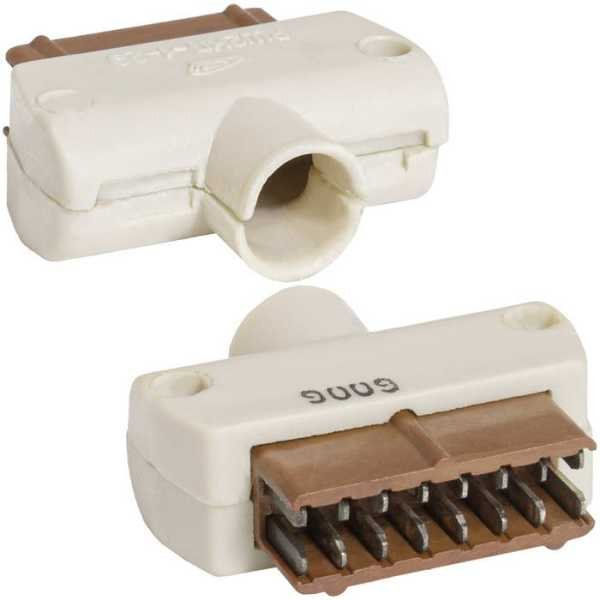

РШ2НП-1-29

РШ2НП-1-29 — это электрический разъём (вилка) прямоугольной формы из серии РШ2Н для внутреннего (объёмного) монтажа. Он предназначен для надёжного соединения в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока.

Основные характеристики

• Количество контактов: 29 (некоторые источники указывают 16–19, в зависимости от конфигурации).

• Максимальное напряжение: 400 В.

• Рабочий ток на контакт: 3 А.

• Сопротивление контактов: до 10 мОм.

• Шаг между контактами и рядами: 2,8 мм.

Конструкция и применение

Разъём имеет пластмассовый кожух (обозначение "П") с прямой формой и предназначен для кабельной части соединителя. Он фиксируется специальными зажимами для надёжного соединения с розеткой и подходит для климатических исполнений УХЛ или В. Производится в России, часто на заводах типа "Снежеть", и используется в промышленной электронике, включая железнодорожное оборудование.

Расшифровка обозначения

• Р — прямоугольный низкочастотный соединитель.

• Ш — вилка.

• 2 — кабельная часть.

• Н — низкочастотный.

• П — пластмассовый кожух.

• 1 — порядковый номер разработки.

• 29 — конструктивное исполнение (вилка с прямым кожухом).
