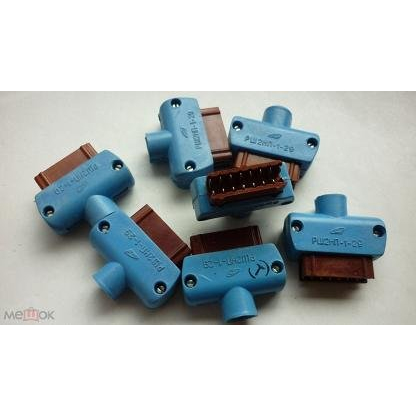

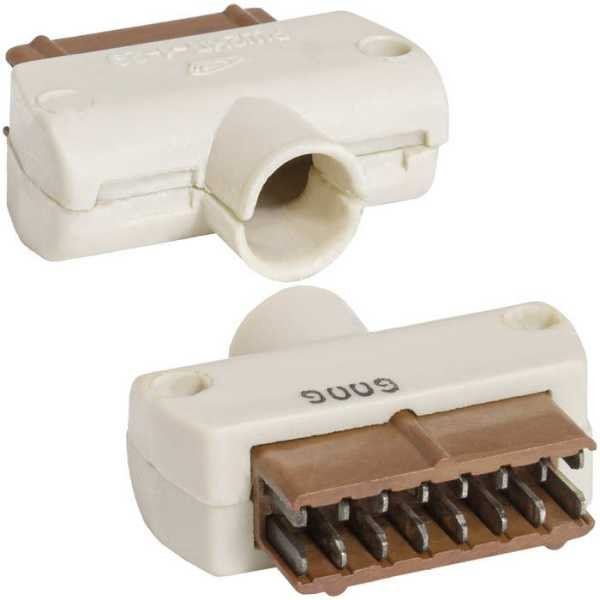

РШ2НП-1-29

РШ2НП-1-29 представляет собой низкочастотный прямоугольный электрический соединитель в виде вилки для кабельного подключения и внутреннего монтажа.

Основные характеристики

Он предназначен для работы в цепях постоянного, переменного тока (до 3 МГц) и импульсного тока с рабочим напряжением до 400 В и током на контакт до 3 А. Сопротивление контактов не превышает 10 мОм, сопротивление изоляции — не менее 5000 МОм, электрическая прочность изоляции — 1600 В.

Конструкция и обозначение

Расшифровка: Р — прямоугольный соединитель, Ш — вилка, 2 — двухкабельная часть, Н — низкочастотный, П — прямой кожух, 1 — номер разработки, 29 — 16-контактное исполнение (по некоторым источникам до 29 контактов). Корпус из литого металла или пластмассы, контакты с покрытием серебром, золотом или олово-висмутом; климатическое исполнение УХЛ или В с фиксаторами.

Габариты

Габариты составляют примерно 31,1–31,4 × 11 × 27–27,5 мм (L×W×H), изолятор шириной 8,2 мм и высотой 7,1 мм; метод монтажа — объемный механический. Вес около 45 г.
