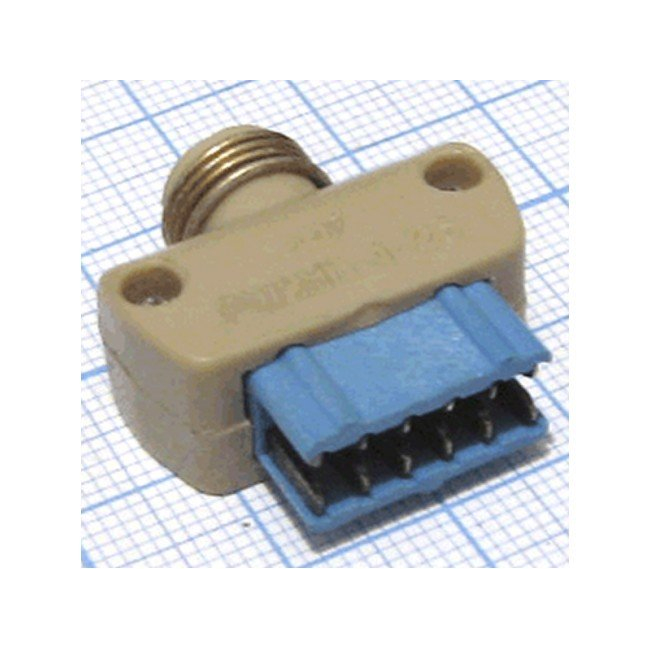

РШ2НП-1-23-П-О 91-93г «1»
Технические характеристики
РШ2НП-1-23-П-О
РШ2НП‑1‑23 — это низкочастотный электрический соединитель прямоугольного типа, относящийся к серии РГ1Н‑1/РШ2Н‑1, предназначенных для внутреннего объёмного монтажа в электронной аппаратуре общего и специального назначения. По обозначению это 12‑контактная вилка с прямым пластмассовым кожухом, разъём кабельной части соединителя.
Назначение и область применения
Соединитель РШ2НП‑1‑23 применяется для соединения и разъединения электрических цепей постоянного, переменного тока (до 3 МГц) и импульсного тока в аппаратуре различного назначения, в том числе в условиях сложных климатических воздействий. Чаще всего используется во внутреннем монтаже радиоэлектронных блоков и приборов, где требуется компактный, надёжный разъём с низкочастотным диапазоном.
Основные электрические параметры
Максимальное рабочее напряжение — до 400 В переменного или постоянного тока.
Допустимый рабочий ток на контакт — до 3 А.
Сопротивление контактов — не более 10 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
Электрическая прочность изоляции — порядка 1680 В, что обеспечивает надёжную изоляцию при стандартных испытаниях.
Конструкция и исполнение
РШ2НП‑1‑23 представляет собой вилку с штыревыми контактами, устанавливаемую в пластмассовый корпус, рассчитанный на объёмный монтаж; в комплекте обычно используется розетка РГ1Н‑1. Климатическое исполнение — УХЛ или всеклиматическое (ряд источников указывают диапазон температур от примерно −60 до +90–155 °C, в зависимости от исполнения и производителя).
Описание
Назначение соединителя РШ2НП-1-23-П-О «1»
РШ2НП-1-23-П-О «1» — низкочастотный электрический соединитель прямоугольного типа серии РШ2 (РГ1Н-1 / РШ2Н-1), предназначенный для внутреннего объёмного монтажа в электронной аппаратуре общего и специального назначения. Изделие применяется для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц, а также импульсного тока.
По конструктивному обозначению это 12-контактная вилка с прямым пластмассовым кожухом — кабельная часть соединителя. Чаще всего используется во внутреннем монтаже радиоэлектронных блоков и приборов, где требуется компактный и надёжный разъём низкочастотного диапазона.
Подтверждённые технические особенности
- Максимальное рабочее напряжение — до 400 В переменного или постоянного тока.
- Допустимый рабочий ток на контакт — до 3 А.
- Сопротивление контактов — не более 10 мОм.
- Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
- Электрическая прочность изоляции — порядка 1680 В.
- Количество контактов — 12.
- Тип корпуса — прямой пластмассовый кожух.
- Климатическое исполнение — УХЛ или всеклиматическое, в зависимости от исполнения и производителя.
Конструкция представляет собой вилку со штыревыми контактами, устанавливаемую в пластмассовый корпус, рассчитанный на объёмный монтаж. В комплекте обычно используется розетка РГ1Н-1.
Применение и условия эксплуатации
Соединитель РШ2НП-1-23-П-О «1» применяется в аппаратуре различного назначения, в том числе в условиях сложных климатических воздействий. Ряд источников указывает рабочий диапазон температур от примерно минус 60 до плюс 90–155 градусов Цельсия — конкретные значения зависят от исполнения и производителя.
Основные области применения:
- Внутренний объёмный монтаж радиоэлектронных блоков.
- Коммутация цепей постоянного и переменного тока частотой до 3 МГц.
- Соединение и разъединение импульсных электрических цепей.
- Приборы и устройства, работающие при климатических воздействиях.
Приёмка и год выпуска
Для данной позиции указана приёмка «1». Год выпуска — 91-93. Артикул товара — 40860. Категория — РШ2.
