РШ2НП-1-18

РШ2НП-1-18 — это электрический низкочастотный прямоугольный соединитель малогабаритного типа, предназначенный для объёмного монтажа в электрических цепях.

Основное назначение

Он используется во электро-, радио- и контрольно-измерительных приборах для соединения цепей постоянного, переменного тока (до 2000 Гц) и импульсного тока. Это кабельная вилка с ножевыми контактами, которая сочленяется с розеткой РГ1Н-1-3 методом врубного соединения.

Конструкция

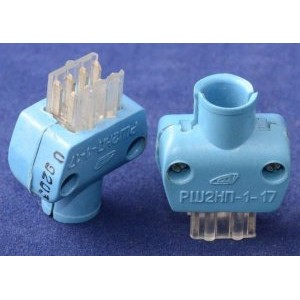

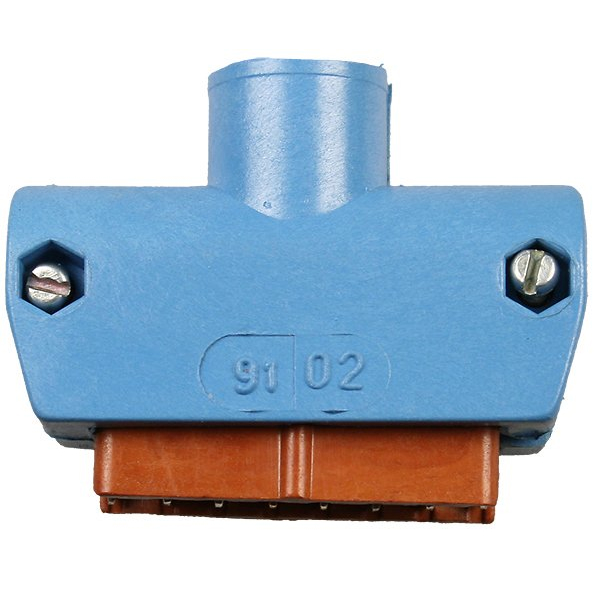

Соединитель имеет 8 контактов (2 ряда по 4), выполненных из латуни с серебряным покрытием (размер 0,5×2 мм, шаг 2,8 мм). Изолятор из пластмассы белого цвета (длина 10 мм, ширина 7,8 мм, высота 8 мм), угловой кожух из термопластмассы синего цвета; габаритные размеры 23,2×11×19,2 мм. Монтаж электрический — пайка, механический — объёмный.

Технические характеристики

• Максимальное рабочее напряжение: 400 В.

• Рабочий ток на контакт: 3 А.

• Сопротивление контактов: не более 10 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: 1680 В.

• Диапазон частот: 1–2000 Гц; амплитуда ускорения: 10 g.

Условия эксплуатации

Работает в интервале температур от -60 до +90 °C, климатическое исполнение УХЛ 2.1, влажность до 98% при +35 °C. Ресурс — 500 сочленений-расчленений, наработка на отказ — 5000 часов, срок хранения — до 20 лет. Соответствует ТУ бРО.364.013 ТУ.
