РШ2НМ-1-23

РШ2НМ‑1‑23 — это низкочастотный прямоугольный малогабаритный соединитель типа «вилка» для объёмного монтажа, входящий в серию РШ2Н/РГ1Н (РПМ). Он предназначен для соединения и разъединения электрических цепей в аппаратуре общепромышленного и специального назначения.

Назначение и условия применения

Соединитель РШ2НМ‑1‑23 работает в цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока напряжением до 400 В. Используется в электронной аппаратуре внутреннего монтажа, допускает монтаж в любом положении и применяется во всеклиматическом и климатическом исполнении «УХЛ» / «В» по ГОСТ 15150‑69.

Конструкция и контакты

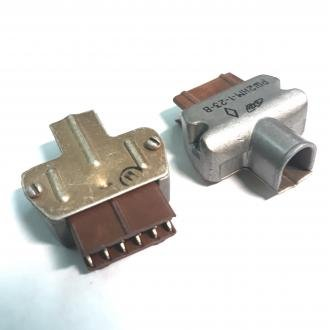

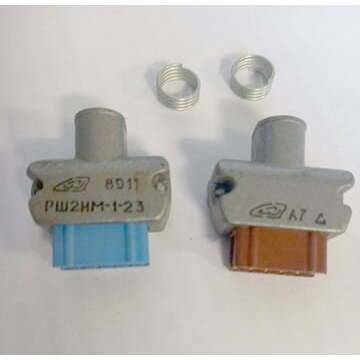

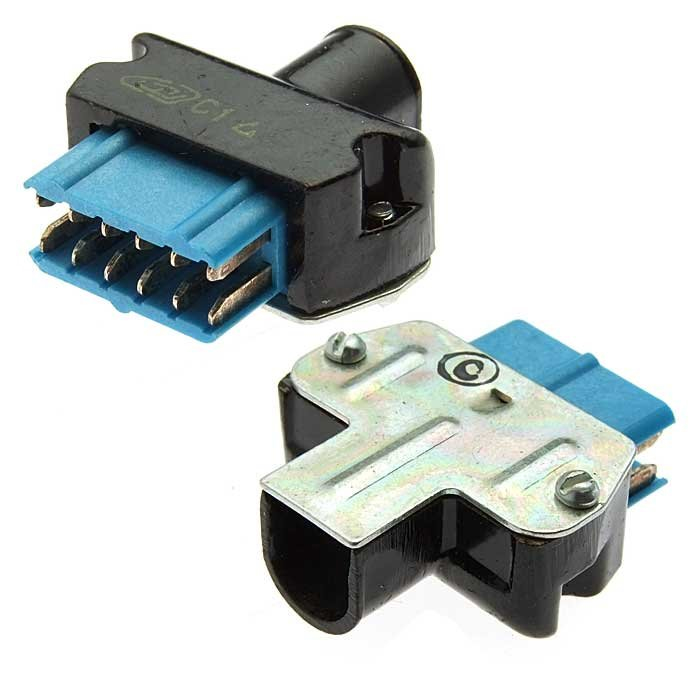

РШ2НМ‑1‑23 представляет собой вилку с прямоугольным металлическим штампованно‑литым кожухом (прямым или угловым исполнением), работающую совместно с розеткой РГ1Н‑1. Количество контактов у вилки серии РШ2Н‑1‑… обычно 4, 8, 12, 16 или 23 в зависимости от модификации; в РШ2НМ‑1‑23 — 23 контакта, тип контактов — ножевые, с шагом между рядами и в ряду 2,8 мм.

Электрические и механические характеристики

По данным технических описаний, для данной серии:

• рабочий ток на контакт — до 3 А,

• сопротивление контактов — не более 10 мОм,

• сопротивление изоляции — не менее 5000 МОм,

• электрическая прочность изоляции — порядка 1680 В,

• максимальное рабочее напряжение — до 400 В.

Соединитель рассчитан на многократные сочленения-расчленения (порядка нескольких сотен циклов) и имеет гарантированную наработку до 5000 часов в номинальных режимах (до 10 000 часов в облегчённом режиме).

Климатические и эксплуатационные параметры

Интервал рабочих температур для изделий данного типа обычно от −60 до +155 °C, что позволяет использовать их в широком диапазоне условий эксплуатации. Минимальный срок хранения — до 20 лет, изделие сохраняет характеристики при относительной влажности до 98% при температуре +35 °C и при давлении порядка 10⁻¹² мм рт. ст. (вакуумные группы).
