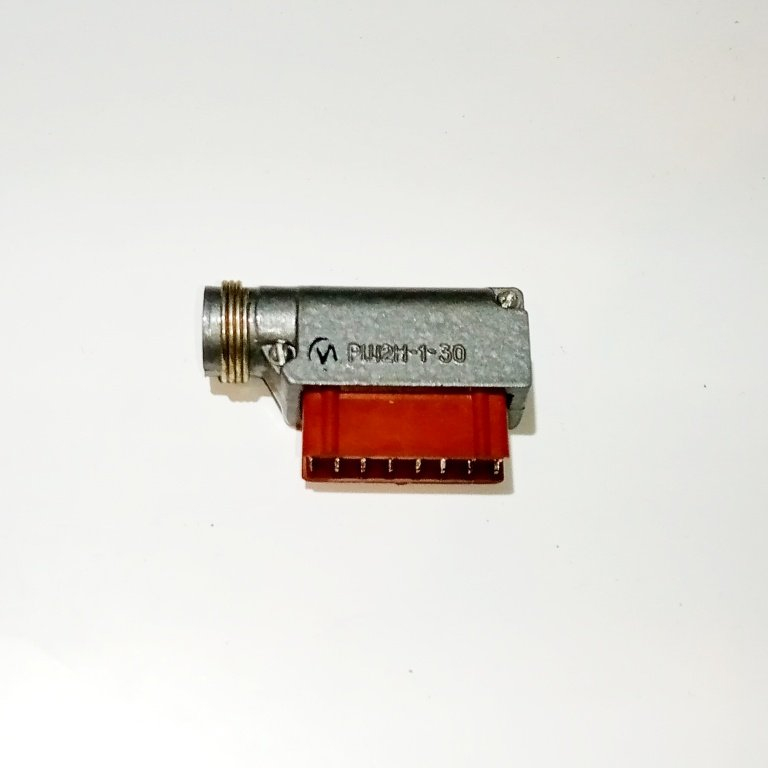

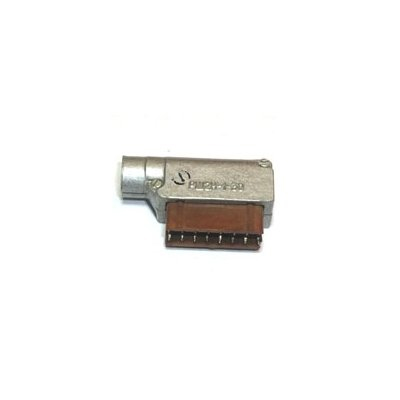

РШ2Н‑1‑30 «5» — это низкочастотный прямоугольный соединитель‑вилка для внутреннего объемного монтажа, выполненный в форм‑факторе РПМ (РШ2Н‑серии) советского/российского стандарта. Обозначение «5» обычно относится к конкретному исполнению или партии, без указания цены или поставщика.

Основное назначение

РШ2Н‑1‑30 «5» предназначен для соединения и разъединения электрических цепей в блоках и узлах радиоэлектронной аппаратуры общего и специального назначения. Устройство относится к низкочастотным соединителям объемного монтажа , рассчитанным на коммутацию постоянного, переменного (до примерно 3 МГц) и импульсного тока.

Электрические параметры

• Номинальное максимальное напряжение — до 400 В .

• Рабочий ток на один контакт — до 3 А , при особых режимах (например, ограниченной загрузке остальных контактов) — до 4,5 А на контакт.

• Переходное сопротивление контакта порядка 10 мОм , а сопротивление изоляции — не менее 5000 МОм .

• Электрическая прочность изоляции — около 1680 В (при испытаниях).

Условия эксплуатации

Соединитель рассчитан на широкий диапазон температур: от −60 °C до +155 °C , что позволяет использовать его в жестких климатических и специальных условиях. Минимальная наработка на отказ обычно составляет порядка 5000 часов , а количество циклов сочленения‑расчленения — не менее 500 .

Конструкция и особенности

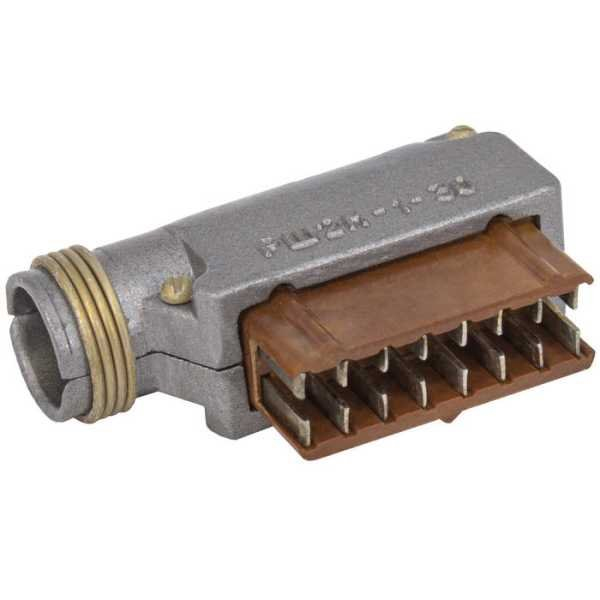

• Вилка имеет 16 контактов и угловое исполнение корпуса (кожух под углом), что удобно для монтажа в плотных конструкциях.

• Контакты, как правило, выполнены с покрытием серебром ; возможно также исполнение с золочеными или оловянно‑висмутовыми контактами в зависимости от модификации.

• Монтаж — объемный, пайкой в провод или кабель, без дополнительных креплений на корпус.

• Соединитель изготавливается в климатическом исполнении «УХЛ» или «В» по ГОСТ 15150‑69, что определяет условия хранения и применения в различных внешних условиях.
