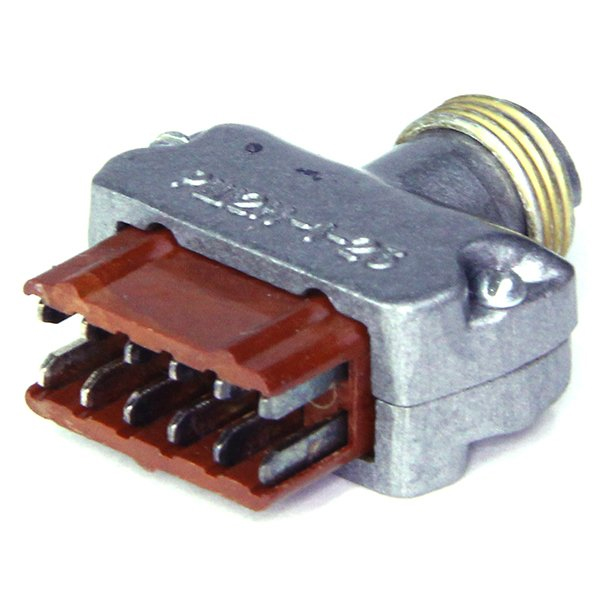

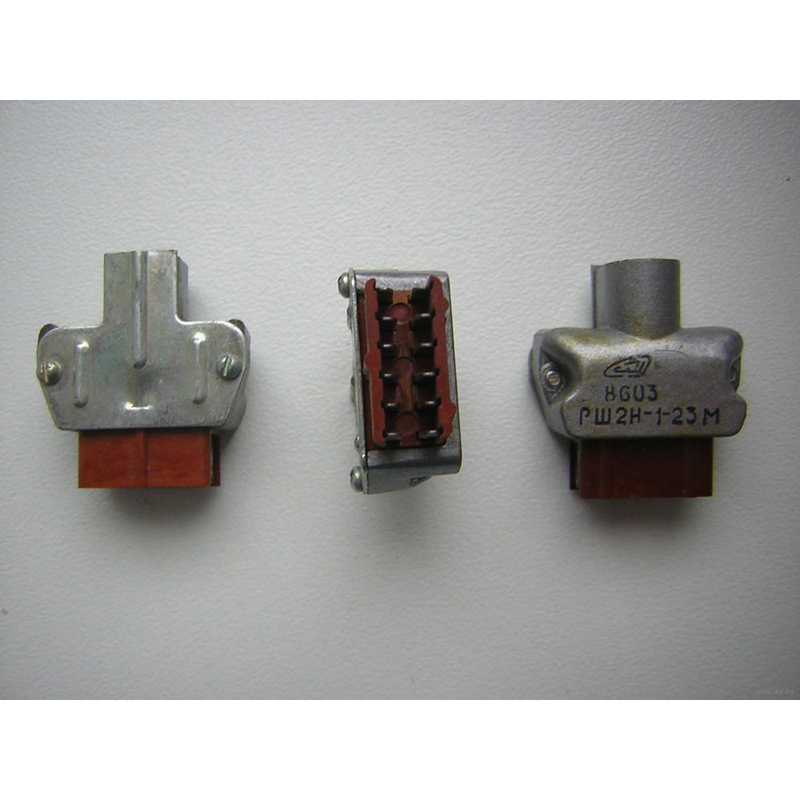

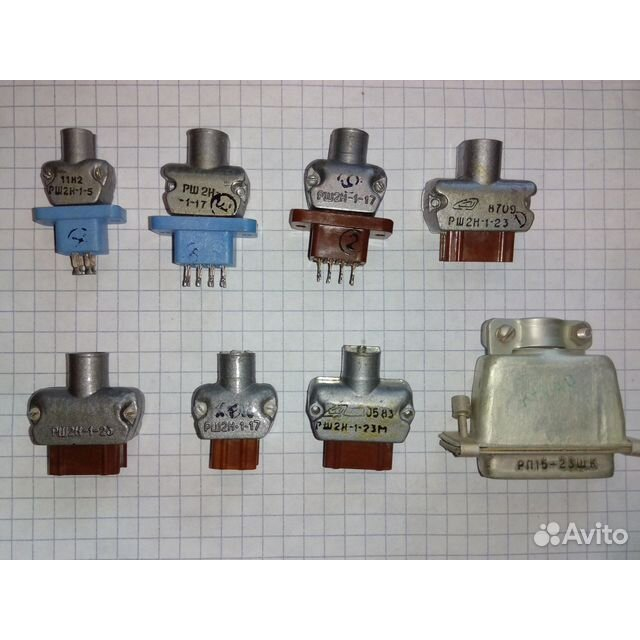

РШ2Н-1-23 «5» — это вилка прямоугольного низкочастотного электрического соединителя серии РШ2Н-1, предназначенная для работы в цепях постоянного, переменного и импульсного тока.

Основные характеристики

Она имеет 12 ножевых контактов размером 0,5×2 мм из латуни с серебряным покрытием (Ag), расположенных в 2 ряда с шагом 2,8 мм между рядами и контактами. Максимальное рабочее напряжение — 400 В, номинальный ток на контакт — 3 А, сопротивление контактов — не более 10 мОм, сопротивление изоляции — не менее 5000 МОм. Электрическая прочность изоляции достигает 1680 В, диапазон частот — 1–5000 Гц.

Конструкция

Изолятор выполнен из карболита коричневого цвета с габаритами 15,8×8,2×6 мм, общие размеры изделия — 24×11×27,2 мм. Кожух прямой, алюминиевый, серого цвета, монтаж электрический — пайка, механический — объемный, сочленение врубное (взаимосочетается с РГ1Н-1-4). Вид приемки «5» соответствует ВП, ПЗ по ТУ ОЮО.364.002 ТУ.

Условия эксплуатации

Рабочий интервал температур — от -60 до +155 °С, климатическое исполнение УХЛ 2.1, относительная влажность до 98% при +35 °С, атмосферное давление 1×10⁻¹² мм рт. ст. Ресурс — 500 сочленений-расчленений, минимальная наработка на отказ — 5000 часов, усилие расчленения — не более 44,1 Н. Производитель — ОАО «Карачевский завод «Электродеталь» (Россия), дата выпуска 1992–1999 гг.
