РШ2Н-1-23

РШ2Н‑1‑23 — это прямоугольный низкочастотный соединитель (разъем‑вилка) советского/российского производства, входящий в серию РШ2Н‑1, предназначенных для работы в электрических цепях постоянного, переменного (до примерно 3 МГц) и импульсного токов.

Назначение и конструкция

Этот тип разъема используют для межплатного и внутриблочного соединения электрических цепей, преимущественно в радиоэлектронной аппаратуре, промышленных устройствах и старых телеком‑ и измерительных системах.

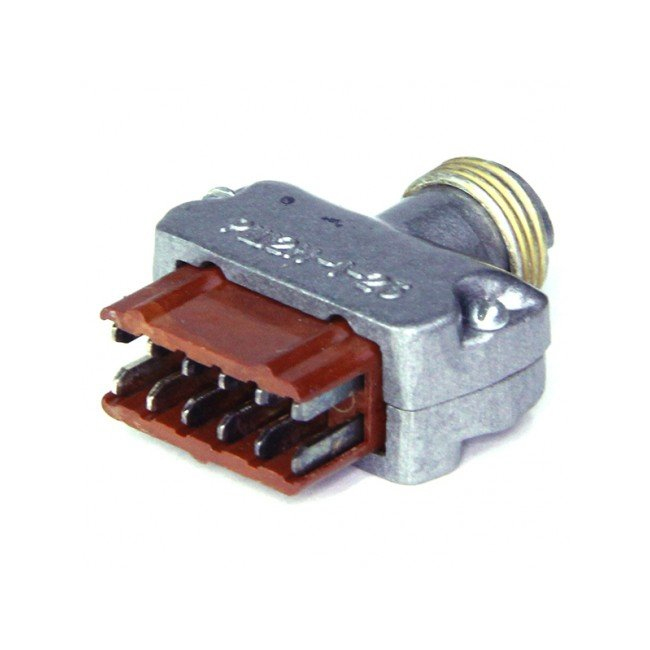

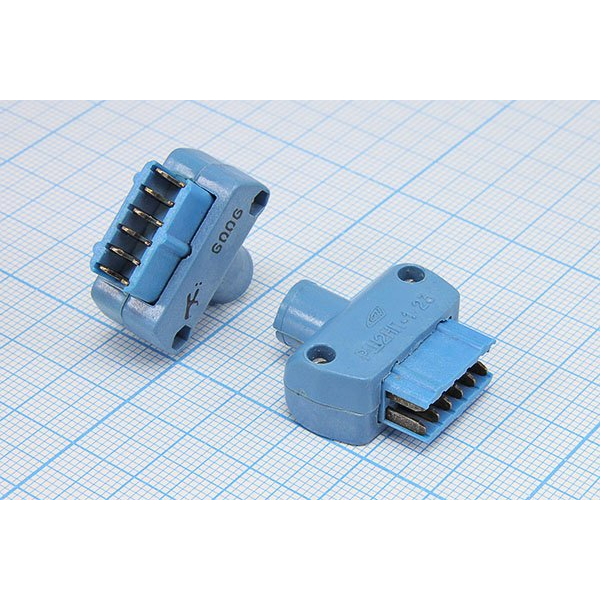

Конструктивно РШ2Н‑1‑23 выполнен как вилка с прямым металлическим кожухом и пластмассовым (карболитом) или композитным изолятором, с ножевыми контак‑тами, рассчитанными на пайку и врубное сочленение с соответствующей розеткой (например, серии РГ1Н‑1).

Основные электрические параметры

• Номинальное рабочее напряжение — до 400 В.

• Максимальный рабочий ток на контакт — 3 А, при частичной нагрузке по другим контактам допускается кратковременный ток до порядка 4,5 А.

• Сопротивление контактов не более 10 мОм, сопротивление изоляции — не менее 5000 МОм, электрическая прочность изоляции около 1680 В.

• Ёмкость между соседними контактами — до примерно 10 пФ, что типично для низкочастотных разъемов.

Механические и эксплуатационные параметры

• Количество контактов — 12, в двух рядах, с шагом порядка 2,8 мм.

• Габаритные размеры вилки около 24–26 мм по длине, 11–28 мм по ширине и 12–27 мм по высоте в зависимости от конкретного исполнения.

• Нормированное число сочленений‑расчленений — не менее 500, минимальная наработка на отказ — порядка 5000 часов, минимальный срок сохраняемости — около 20 лет.

Условия эксплуатации и применение

Этот разъем рассчитан на работу в широком диапазоне температур (примерно от −60 до +155 °С) и в условиях повышенной влажности и вибрации, что позволяет его применять в стационарной и бортовой аппаратуре.
Типичное назначение — межблочные соединения в промышленных приборах, измерительном оборудовании, старых АСУ и телеком‑устройствах, где требуется надежный низкочастотный разъем с механическим замком и хорошей стабильностью контактов.
