Назначение и область применения

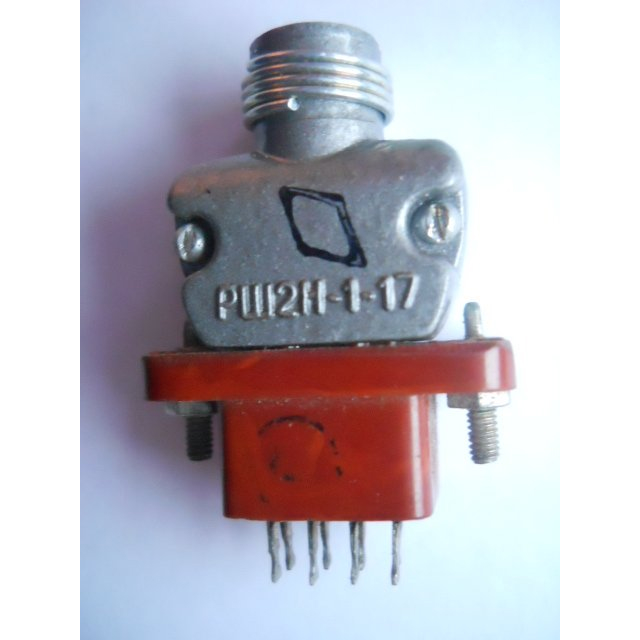

РШ2Н-2-17 «1» — это прямоугольный низкочастотный электрический соединитель в исполнении вилки с 17 контактами. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока с напряжением до 420 В. Соединитель применяется для соединения печатных плат и приборных частей, оснащён штыревыми контактами для печатного монтажа, что позволяет использовать его в блоках радиоэлектронной аппаратуры, измерительных приборах и промышленном оборудовании.

Категория товара в каталоге — РШ2. Артикул изделия — 40857. Приемка товара соответствует обозначению «1», год выпуска — 2000-02. Соединитель поставляется с металлическим или пластмассовым кожухом для надёжной фиксации в соединённом положении.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, заявленные для данной модели. Рабочий ток на контакт достигает 5 А. Сопротивление контактов составляет не более 10 мОм, по некоторым данным — до 80 мОм. Рабочий диапазон температур — от минус 60 °C до плюс 155 °C. Климатическое исполнение — УХЛ, с высокой стойкостью к вибрациям.

• Тип: прямоугольный низкочастотный соединитель, исполнение вилки.
• Количество контактов: 17.
• Монтаж: печатный, штыревые контакты.
• Напряжение: до 420 В.
• Частота переменного тока: до 3 МГц.
• Рабочий ток на контакт: до 5 А.
• Сопротивление контактов: не более 10 мОм, до 80 мОм по некоторым данным.
• Рабочая температура: от минус 60 °C до плюс 155 °C.
• Климатическое исполнение: УХЛ.
• Приемка: «1».
• Год выпуска: 2000-02.

Особенности конструкции

Соединитель выполнен в виде вилки и оснащён кожухом из металла или пластмассы, который обеспечивает надёжную фиксацию в соединённом положении. Такая конструкция снижает риск самопроизвольного разъединения при вибрационных нагрузках, что особенно важно в условиях эксплуатации, характерных для исполнения УХЛ.

Контактная группа рассчитана на длительную работу при токах до 5 А на контакт. Низкое переходное сопротивление контактов способствует стабильной передаче сигнала и снижению потерь в цепях питания и управления.

Структура обозначения

Расшифровка маркировки помогает правильно подобрать изделие при заказе и подборе аналогов.

1. Р — ручное соединение и расчленение.
2. Ш2 — штыревая вилка для печатного монтажа.
3. Н — низкочастотный.
4. 2-17 — серия и исполнение с 17 контактами.

Применение

Изделие применяется в составе электрических соединений печатных плат и приборных частей, где требуется работа с постоянным, переменным или импульсным током. Благодаря широкому температурному диапазону и стойкости к вибрациям соединитель подходит для аппаратуры, эксплуатируемой в сложных климатических условиях.

При монтаже важно учитывать количество контактов, допустимый ток и напряжение цепи, а также тип ответной части, чтобы обеспечить надёжное и долговечное соединение. Для правильного подбора следует ориентироваться на указанные технические характеристики и структуру обозначения.
