РШ2Н-2-17

РШ2Н‑2‑17 — это электрический прямоугольный соединитель низкочастотного типа, выполненный в виде вилки с 17 штыревыми контактами, предназначенной, как правило, для печатного монтажа.

Назначение и применение

РШ2Н‑2‑17 используется для соединения электрических цепей постоянного, переменного (с частотой до 3 МГц) и импульсного тока, в том числе в радиоэлектронной аппаратуре и промышленных устройствах. Такой разъем обеспечивает ручное сочленение/расчленение и применяется в составе блочных соединений, например, между печатными платами или между платой и панелью.

Основные технические характеристики

По типовой серии РШ2Н‑2 (ППиС) на каждый контакт рассчитан рабочий ток до 5 А, а сопротивление контактов обычно не превышает 8–10 мОм. Максимальное рабочее напряжение цепей достигает порядка 400–420 В, электрическая прочность изоляции — около 1600 В, сопротивление изоляции — не менее 2000 МОм. Температурный диапазон эксплуатации разъемов этой серии обычно от примерно −60 °C до +155 °C, что позволяет использовать их в широких климатических условиях.

Конструкция и особенности

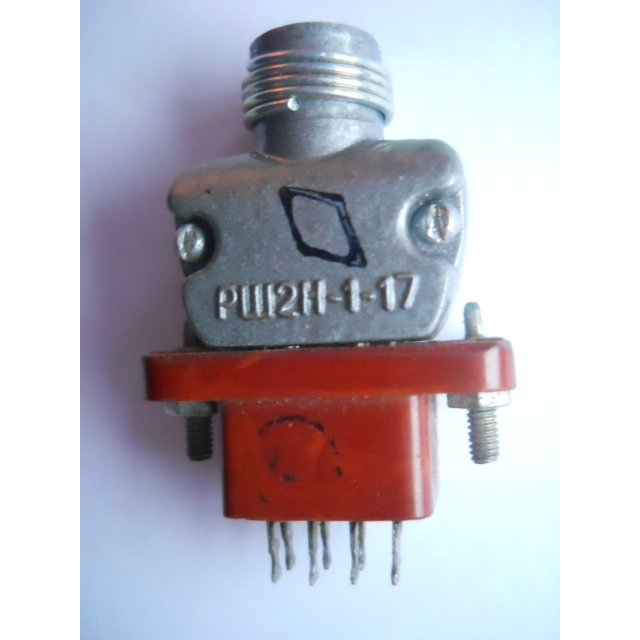

Разъем имеет прямоугольный пластмассовый корпус с металлическим или пластмассовым кожухом, обеспечивающим защиту и механическую фиксацию при сочленении с розеткой. Вилка РШ2Н‑2‑17 монтируется на печатную плату, а ответная часть (розетка) рассчитана на объемный монтаж; сочлененное положение фиксируется специальными зажимами на розетке. Конструкция разъема рассчитана на многократные включения–отключения и обеспечивает стабильный контакт при воздействии вибраций и вибрационных нагрузок.
