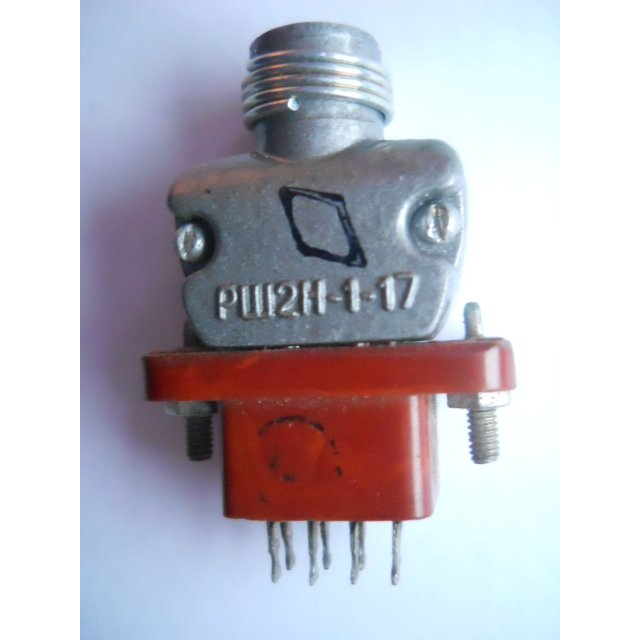

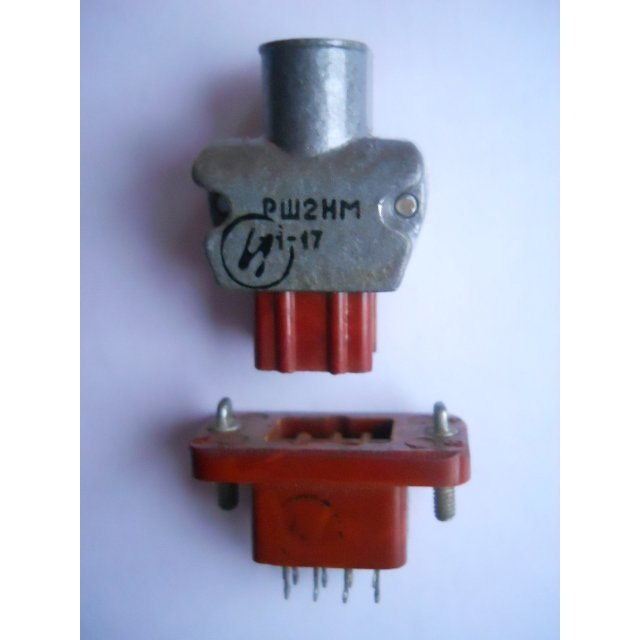

РШ2Н-1-17: особенности и применение электрического соединителя

РШ2Н-1-17 — электрический соединитель, предназначенный для создания надежных разъемных соединений в электрических цепях аппаратуры и оборудования. Такие компоненты применяют там, где важны устойчивый контакт, удобство монтажа и возможность быстро отсоединять отдельные узлы при обслуживании или ремонте.

Назначение РШ2Н-1-17

Разъем РШ2Н-1-17 используется для передачи электрических сигналов и питания между частями электронных, измерительных и промышленных систем. Он помогает организовать аккуратное подключение проводников без постоянной пайки соединяемых блоков.

Ключевая задача изделия — обеспечить стабильный электрический контакт при штатной эксплуатации оборудования. Разъемные соединители особенно востребованы в устройствах, которые требуют периодической диагностики, замены модулей или технического обслуживания.

Конструктивные особенности

Маркировка РШ2Н-1-17 позволяет идентифицировать изделие в технической документации, спецификациях и перечнях комплектующих. При подборе важно сопоставлять обозначение с требованиями конкретного оборудования: исполнением ответной части, количеством и расположением контактов, способом крепления, параметрами подключаемой цепи и условиями эксплуатации.

Обычно при работе с разъемом учитывают следующие характеристики:

• Совместимость вилочной и розеточной частей соединения.

• Надежность фиксации после стыковки.

• Материал и состояние контактных групп.

• Соответствие сечения и типа проводов используемым контактам.

• Устойчивость корпуса к механическим воздействиям.

• Удобство монтажа внутри корпуса, шкафа или приборного отсека.

• Возможность маркировки подключаемых проводников.

Где применяется соединитель

РШ2Н-1-17 может использоваться в составе различных электротехнических и радиоэлектронных устройств, включая:

• Контрольно-измерительную аппаратуру.

• Системы автоматики и управления.

• Лабораторное оборудование.

• Промышленные установки.

• Средства связи и сигнализации.

• Приборные панели и модульные электронные блоки.

• Ремонтные и модернизационные проекты.

Использование унифицированного разъема упрощает сборку оборудования. Например, если измерительный модуль подключен через РШ2Н-1-17, его можно отсоединить для проверки или замены, не разбирая всю проводку устройства. Это сокращает время сервисных работ и снижает риск ошибок при повторном подключении.

Рекомендации по монтажу

Перед установкой необходимо проверить соответствие разъема проектной документации и схеме подключения. Нельзя ориентироваться только на внешнее сходство: совпадение формы корпуса не всегда означает полную электрическую и механическую совместимость.

При монтаже рекомендуется:

1. Осмотреть корпус и контакты на отсутствие повреждений, окисления и загрязнений.

2. Проверить распиновку и назначение каждого контакта по документации оборудования.

3. Подготовить проводники с учетом требуемой длины зачистки и способа закрепления.

4. Исключить натяжение кабеля и нагрузку на контакты после сборки.

5. Обеспечить защиту соединения от пыли, влаги, вибрации и случайного расстыковывания, если этого требуют условия эксплуатации.

6. После подключения выполнить контроль электрической целостности цепей и отсутствие замыканий между контактами.

Почему важен правильный выбор

Корректно подобранный РШ2Н-1-17 обеспечивает устойчивую работу электрической цепи, удобство обслуживания и повторяемость сборки. Ошибка в исполнении, распиновке или способе монтажа способна привести к нестабильному контакту, некорректной работе подключенного узла либо повреждению оборудования.

При замене соединителя следует сверять полное обозначение, технические параметры, конфигурацию контактов и условия применения. Такой подход помогает сохранить совместимость оборудования и повысить надежность электрических соединений.
