| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|

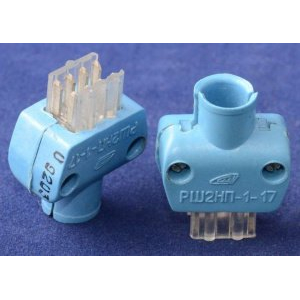

40845РШ2Н-1-17 | Год: 91 |  | > 10 шт. | 195 ₽ | ||||

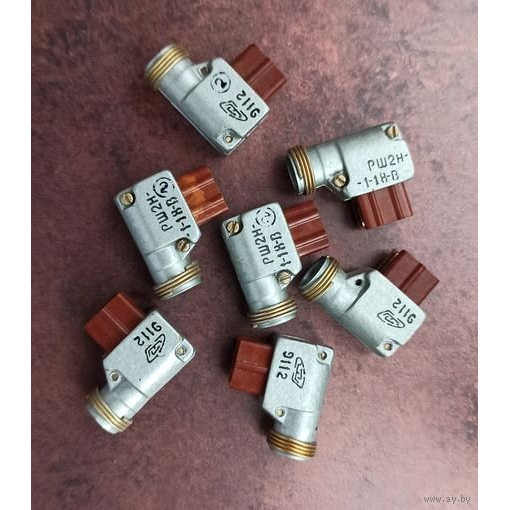

40846РШ2Н-1-18 | Год: 83-87, «5» |  | > 12 шт. | 65 ₽ | ||||

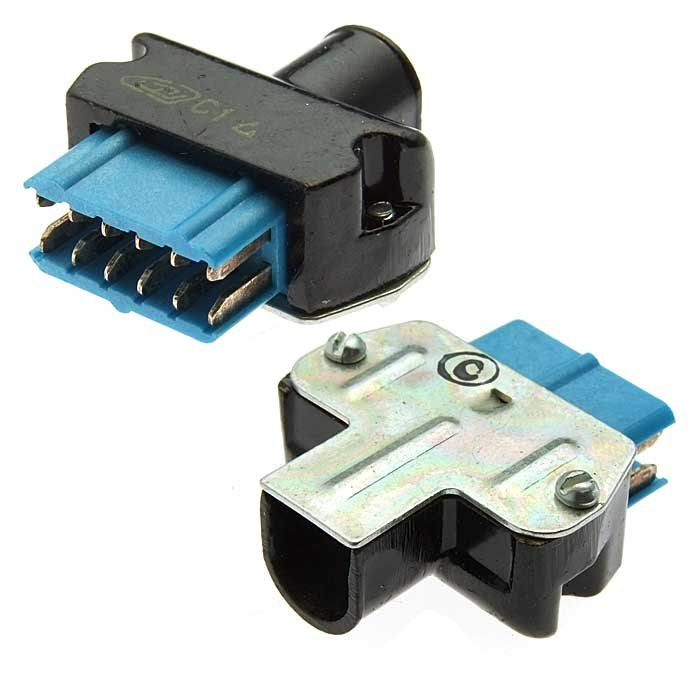

40847РШ2Н-1-23 | Год: 91-92, «5» |  | > 106 шт. | 59 ₽ | ||||

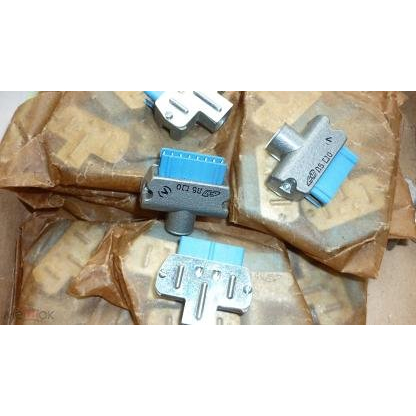

40848РШ2Н-1-29 | Год: 89-92, «5» |  | > 32 шт. | 488 ₽ | ||||
40849РШ2Н-1-6В | Год: 2008, «5» |  | > 42 шт. | 1200 ₽ | ||||
40850РШ2Н-2-14 | Год: 85, «1» |  | > 107 шт. | 195 ₽ | ||||
40851РШ2Н-2-15 | Год: 91-92, «1» |  | > 158 шт. | 130 ₽ | ||||
40852РШ2Н-2-15 | Год: 85, «5» |  | > 200 шт. | 98 ₽ | ||||

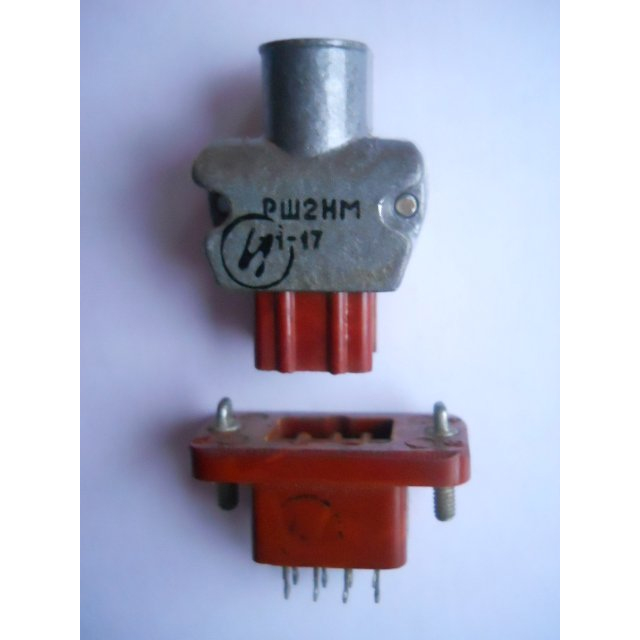

40853РШ2Н-2-17 | Год: 92, «1» |  | > 60 шт. | 244 ₽ | ||||
40854РШ2Н-2-17 | Год: 90.95 |  | > 10 шт. | 260 ₽ | ||||
40855РШ2Н-2-17 | Год: 88, «1» |  | > 110 шт. | 260 ₽ | ||||
40856РШ2Н-2-17 | Год: 83, «1» |  | > 12 шт. | 260 ₽ | ||||
40857РШ2Н-2-17 | Год: 2000-02, «1» |  | > 12 шт. | 501 ₽ | ||||
40858РШ2НМ-1-23 | Год: 90-92 |  | > 83 шт. | 13 ₽ | ||||
40859РШ2НП-1-18 | Год: 90,92, «1» |  | > 167 шт. | 13 ₽ | ||||

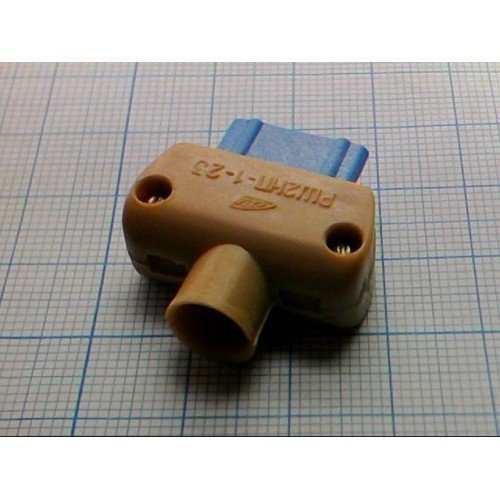

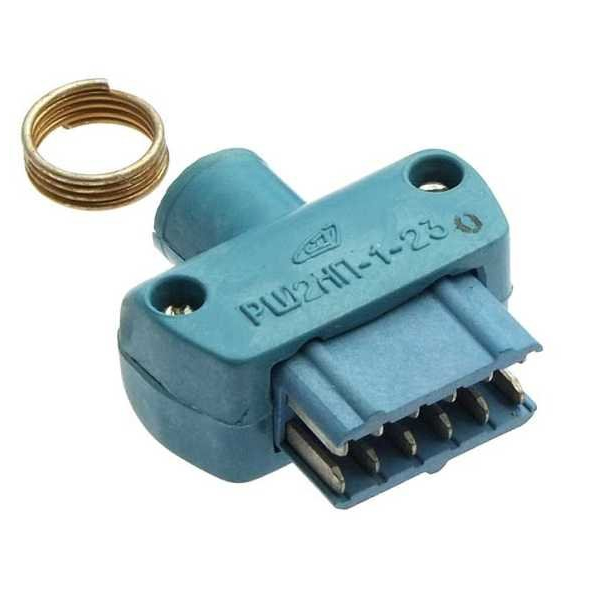

40860РШ2НП-1-23-П-О | Год: 91-93, «1» |  | > 355 шт. | 6 ₽ | ||||
40861РШ2НП-1-24 | Год: 91, «1» |  | > 149 шт. | 8 ₽ | ||||

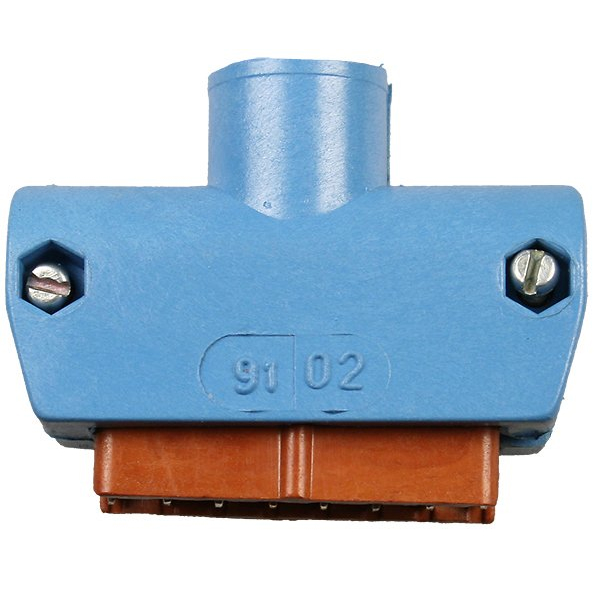

40862РШ2НП-1-29 |  | > 46 шт. | 26 ₽ | |||||
40863РШ2НП-1-29 |  | > 26 шт. | 26 ₽ | |||||
80718РШ2Н-1-30 | Год: 91, «5» |  | > 14 шт. | |||||

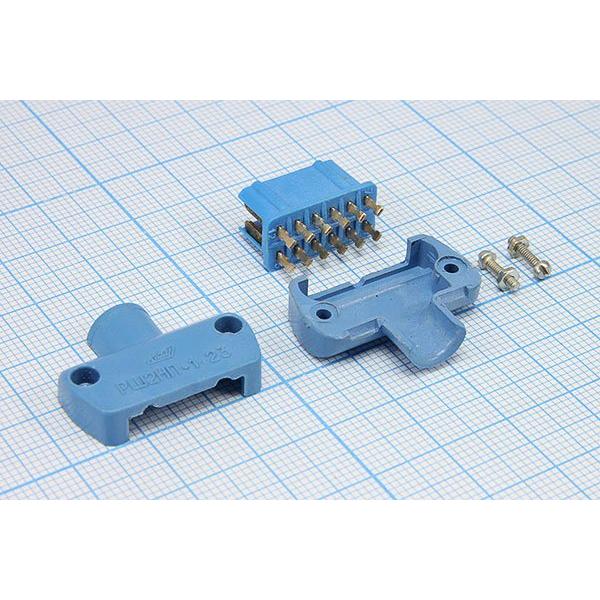

80719РШ2Н-1-23 | Год: 2001, «5» |  | > 34 шт. |
Соединители РШ2 (в частности серии РШ2Н ) — это прямоугольные низкочастотные электрические соединители для объёмного монтажа, предназначенные для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общепромышленного назначения.
Основные характеристики
| Параметр | Значение |
|---|---|
| Рабочая частота | до 3 МГц (постоянный, переменный и импульсный ток) |
| Рабочее напряжение | 400–420 В (амплитудное) |
| Рабочий ток на контакт | 3 А (РШ2Н-1) или 5 А (РШ2Н-2) при равномерной нагрузке |
| Сопротивление контактов | не более 10 мОм |
| Сопротивление изоляции | не менее 5000 МОм |
| Электрическая прочность изоляции | 1600 В |
| Шаг контактов | 6 мм в ряду и между рядами |
Конструкция и исполнение
Тип монтажа : объёмный (пайкой), также есть модификации для печатного монтажа
Корпуса вилки : металлический литой, металлический штампованно-литой или пластмассовый; кожух может быть прямым или угловым
Фиксация : специальные зажимы для фиксации сочленённого положения розетки
Покрытие контактов : золото, серебро или олово-висмут
Количество контактов : от 4 до 23 и более в зависимости от модификации
Эксплуатационные параметры
| Параметр | Значение |
|---|---|
| Температура эксплуатации (металлический кожух) | от −60 °C до +155 °C |
| Температура эксплуатации (пластмассовый кожух) | от −60 °C до +90 °C |
| Наработка на отказ | 5000 ч (металл), 15000 ч (пластик) |
| Ресурс (число сочленений) | 500 циклов |
| Срок сохраняемости | 20 лет (золото/серебро), 6 лет (олово-висмут) |
