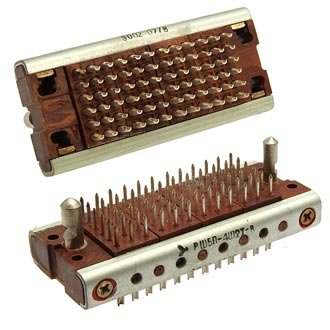

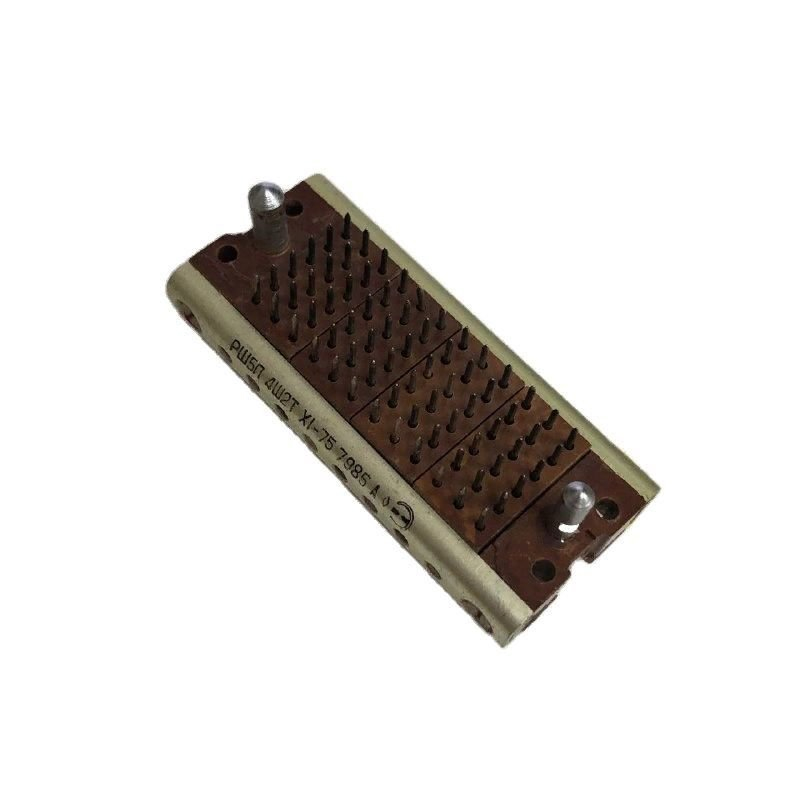

РШ5П-4Ш2Т-В: назначение и особенности промышленного разъёма

РШ5П-4Ш2Т-В — многоконтактный промышленный разъём, предназначенный для надёжного соединения электрических цепей в составе аппаратуры, систем управления, измерительных комплексов и другого оборудования. Такие соединители применяют там, где важны стабильность контакта, удобство обслуживания и устойчивость к эксплуатационным воздействиям.

Для чего применяется РШ5П-4Ш2Т-В

Разъём РШ5П-4Ш2Т-В используют для разъёмного подключения кабелей и модулей. Его конструкция позволяет быстро выполнять монтаж, замену отдельных узлов и техническое обслуживание без необходимости постоянной пайки или демонтажа всей линии.

Основные области применения:

• промышленная автоматика и шкафы управления;

• контрольно-измерительные приборы;

• телекоммуникационное и связное оборудование;

• системы электропитания и сигнализации;

• испытательные стенды;

• электронная аппаратура специального назначения;

• оборудование, работающее в условиях вибраций и частых подключений.

Конструктивные особенности

Маркировка РШ5П-4Ш2Т-В обычно указывает на принадлежность изделия к серии штепсельных разъёмов с определённой компоновкой контактов и исполнением корпуса. При выборе соединителя важно учитывать не только обозначение, но и фактическую конфигурацию контактной части, способ монтажа, тип ответной части и условия эксплуатации.

Ключевые преимущества разъёмов данного типа:

• надёжная фиксация соединения;

• компактное размещение нескольких электрических цепей;

• удобство подключения и отключения оборудования;

• возможность применения в приборных и промышленных системах;

• упорядоченная коммутация цепей внутри корпуса устройства;

• снижение риска ошибок при обслуживании при правильной маркировке контактов.

Контактная группа разъёма обеспечивает передачу сигналов и питания между подключаемыми устройствами. При проектировании системы особенно важно соблюдать назначение контактов, допустимые электрические параметры и требования к сечению проводников.

На что обратить внимание при использовании

Для стабильной работы РШ5П-4Ш2Т-В рекомендуется заранее проверить совместимость разъёма с ответной частью и условиями монтажа. Даже разъёмы сходного внешнего вида могут различаться по расположению контактов, полярности, способу фиксации или допустимым нагрузкам.

Перед подключением следует учитывать:

• число и расположение контактов;

• соответствие штекерной и гнездовой частей;

• схему распайки и нумерацию выводов;

• рабочее напряжение и ток каждой цепи;

• необходимость экранирования сигнальных линий;

• условия по температуре, влажности, пыли и вибрации;

• состояние контактных поверхностей и качество обжима либо пайки проводов.

Неправильное подключение может
