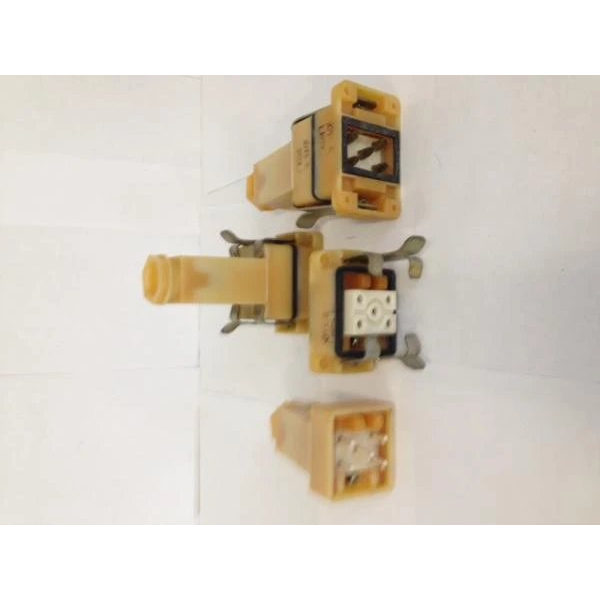

Назначение разъёма РШ12-012310-20У3

РШ12-012310-20У3 — это силовой электрический разъём из серии РШ-12, предназначенный для подключения кабелей в промышленных и железнодорожных системах. Изделие применяется для надёжного соединения силовых цепей с номинальным током до 25 А и напряжением до 660 В переменного тока. Артикул товара — 40840, категория — РШ.

Конструктивно разъём представляет собой кабельную круглую вилку с пятью контактами на рабочее напряжение 500 В. Модель относится к стандартной номенклатуре советских и российских промышленных соединителей серии РШ-12, что обеспечивает совместимость с аналогичными ответными частями в рамках данного типоразмера.

Подтверждённые особенности и технические характеристики

Разъём имеет кабельную вилку прямую с кожухом. Индекс модификации 012310 указывает на конкретную конструкцию контактов и исполнения. Ниже перечислены основные подтверждённые параметры изделия.

• Серия: РШ-12, тип разъёма — кабельная круглая вилка.
• Число контактов: пять.
• Номинальное напряжение: до 660 В переменного тока; рабочее напряжение вилки — 500 В.
• Номинальный ток: до 25 А.
• Климатическое исполнение: У3, для умеренного климата.
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 40 градусов Цельсия.
• Степень защиты от пыли и влаги: IP44.
• Механическая стойкость: не менее 5000 циклов подключений без потери качества.
• Артикул: 40840.
• Год: 88.

Климатическое исполнение У3 в сочетании со степенью защиты IP44 позволяет эксплуатировать разъём в условиях умеренного климата с ограниченной защитой от проникновения пыли и влаги. Механический ресурс в 5000 циклов обеспечивает длительную работу соединения при регулярных коммутациях.

Применение и условия эксплуатации

Разъёмы серии РШ-12 часто применяются в железнодорожном оборудовании, станках и электроустановках для передачи мощности. Они востребованы на производствах, где важны прочность и совместимость с тяжёлой техникой. Модель РШ12-012310-20У3 входит в стандартную номенклатуру промышленных соединителей серии РШ-12.

Серия отличается простотой монтажа и долговечностью в условиях вибрации и механических нагрузок. Это делает разъём подходящим для стационарных и подвижных узлов, где требуется надёжное соединение силовых цепей и устойчивость к воздействию внешней среды в пределах заявленного класса защиты.

Рекомендации по подбору и эксплуатации

1. Убедитесь, что ответная часть соответствует типоразмеру и числу контактов вилки — пять контактов.
2. Проверьте соответствие рабочих параметров цепи: ток до 25 А и напряжение до 660 В переменного тока.
3. Учитывайте условия эксплуатации: умеренный климат, температура от минус 60 до плюс 40 градусов Цельсия, защита IP44.
4. Соблюдайте ресурс коммутаций — не менее 5000 циклов подключений.
5. При монтаже обеспечивайте надёжное крепление кабеля в кожухе вилки для снижения нагрузок на контакты.

При соблюдении указанных условий разъём РШ12-012310-20У3 обеспечивает стабильную передачу мощности и длительный срок службы в составе промышленного и железнодорожного оборудования.
