Назначение и область применения

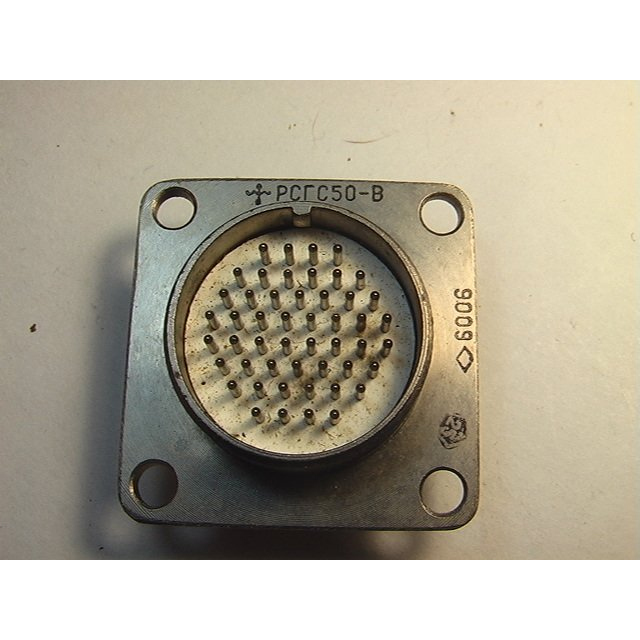

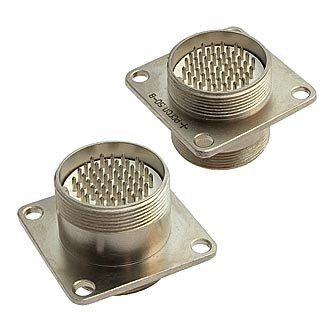

РСГС-50-В «ОС» — герметичный электрический разъём-вилка серии РСГС (резьбовой соединитель герметичный). Изделие предназначено для работы в электрических цепях постоянного, переменного и импульсного тока в жёстких эксплуатационных условиях. Разъём применяется для внутреннего монтажа во всеклиматическом исполнении, что обозначено буквой «В» в маркировке.

Сочленение с розетками типов РСТВ и РСАТВ выполняется резьбовым способом. Резьбовое соединение обеспечивает надёжную фиксацию и герметичность стыка, что важно при эксплуатации в условиях вибрации, ударов и пониженного атмосферного давления. Благодаря совокупности характеристик разъём востребован в авиационной, военной и другой специальной технике.

Конструкция и количество контактов

Разъём имеет 50 контактов диаметром около 1 миллиметра. Контакты выполнены с никелевым покрытием, которое обеспечивает стабильность электрических параметров и устойчивость к окислению. Конструкция рассчитана на многократные сборки и разборки — не менее 500 циклов сочленений-расчленений, а также на длительную наработку при сохранении заданных характеристик.

Электрические параметры

• Максимальное рабочее (амплитудное) напряжение — до порядка 200 вольт.
• Максимальная токовая нагрузка на один контакт — до 2 ампер.
• Рекомендуемая рабочая нагрузка на контакт обычно не превышает 0,7 ампера.
• Сопротивление электрического контакта — не более нескольких десятков миллиом (по отдельным источникам — до 60 мегаом или порядка 0,03 ома).
• Сопротивление изоляции в нормальных условиях — не менее 5000 мегаом.

Условия эксплуатации

Разъём рассчитан на работу в диапазоне температур примерно от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает сильные вибрации и удары, а также пониженное атмосферное давление. Это позволяет применять его в специальной технике, где предъявляются повышенные требования к стойкости соединений.

При соблюдении условий эксплуатации гарантируется достаточно большой срок сохраняемости и наработка — в совокупности порядка нескольких тысяч часов и до десятков лет.

Приёмка и год выпуска

Товар имеет приёмку «ОС». Год выпуска — 84. Указанные сведения подтверждают принадлежность изделия к продукции, прошедшей установленную приёмку, и позволяют соотнести его с конкретной партией выпуска.

Применение

Разъём РСГС-50-В «ОС» применяется для внутреннего монтажа электрических соединений в составе бортовых и наземных систем специального назначения. Он обеспечивает герметичный стык с ответными розетками РСТВ и РСАТВ, устойчив к механическим нагрузкам и перепадам давления, что делает его пригодным для эксплуатации в жёстких условиях. Изделие подходит для цепей постоянного, переменного и импульсного тока в пределах указанных электрических параметров.
