Назначение соединителя РСГБ4ТВ

РСГБ4ТВ в исполнении «5» производства завода Копир — это низкочастотный цилиндрический электрический соединитель герметичного исполнения серии РСГ, рассчитанный на четыре контакта. Изделие предназначено для коммутации цепей постоянного, переменного и импульсного тока в приборах и аппаратуре, где требуется надёжное подключение, устойчивое к вибрациям, ударам и механическим нагрузкам.

Аббревиатура в обозначении расшифровывается следующим образом: РСГ — герметичный цилиндрический соединитель, цифра 4 указывает на число контактов, отсутствие буквы «А» обычно соответствует серебряному покрытию контактных элементов, а сочетание «ТВ» обозначает всеклиматическое тропикоустойчивое исполнение. Условный номер «5» соответствует определённому размерному ряду корпуса по номенклатуре завода-изготовителя.

Подтверждённые особенности конструкции

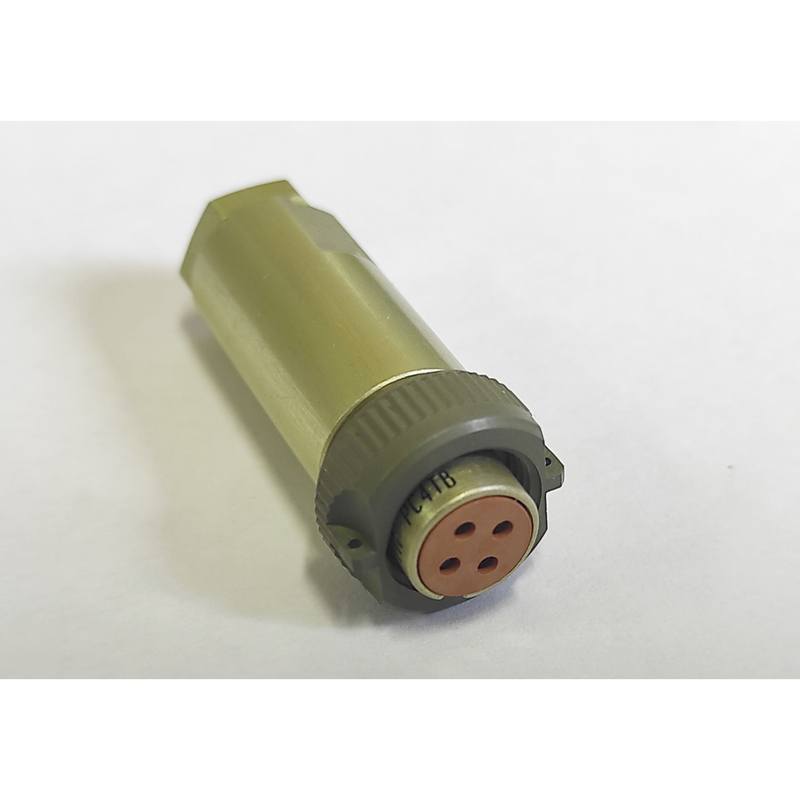

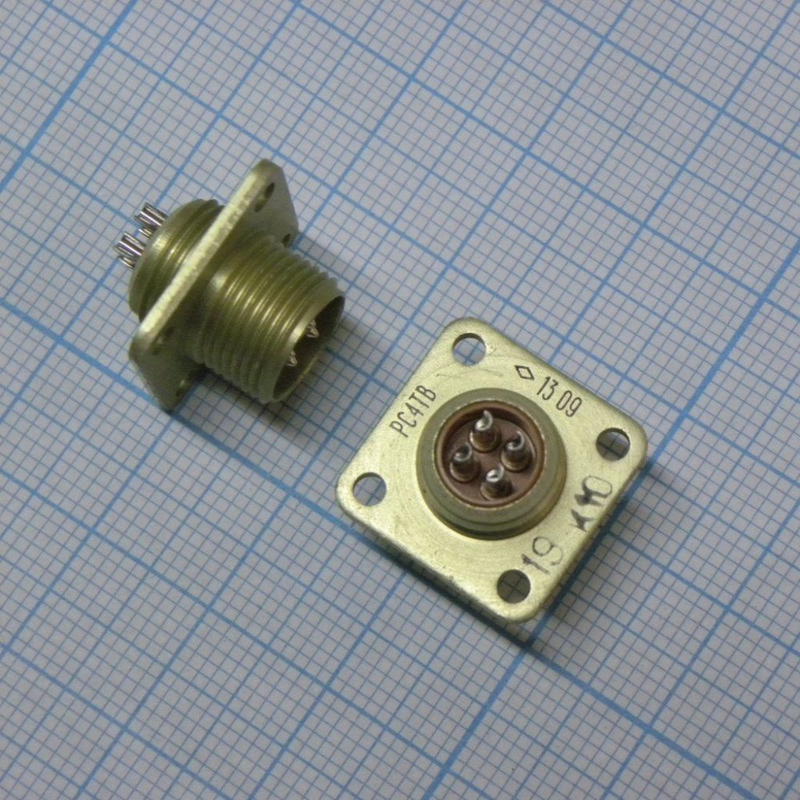

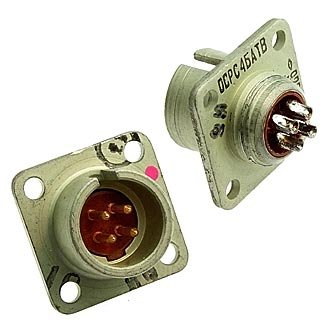

Вилка приборная герметичная выполнена с резьбовым соединением, что обеспечивает плотный и стабильный контакт при эксплуатации. Корпус изготовлен из металла, изолятор — из карболита, контакты имеют серебряное покрытие. Такое сочетание материалов даёт достаточную механическую прочность и низкое контактное сопротивление.

• Количество контактов — четыре.
• Максимальный ток на контакт — порядка 3,7–4 ампер.
• Максимальное рабочее напряжение — около 200 вольт.
• Сопротивление контактов — не более примерно 5 миллиом.
• Сопротивление изоляции в нормальных условиях — не менее 1000–5000 мегаом.
• Диапазон рабочих частот — до примерно 5 килогерц, в отдельных цепях переменного и импульсного тока указывается работа до 3 мегагерц.
• Механическая стойкость — выдерживает значительные вибрации и одиночные удары с ускорением порядка 5000 метров на секунду в квадрате, а также многократные ударные нагрузки.

Исполнение может поставляться как вилка без кожуха, так и вилка с кожухом в другом варианте, а также в различных модификациях, различающихся годом выпуска.

Приёмка и год выпуска

Для данной позиции указана приёмка «5» и год выпуска 2021. Товар поставляется в заводской упаковке, что подтверждает сохранность изделия и его соответствие заводским требованиям на момент отгрузки.

Применение

Соединитель РСГБ4ТВ применяется в измерительных, контрольно-измерительных, радиоэлектронных и промышленных устройствах. Герметичное исполнение и всеклиматическое тропикоустойчивое обозначение «ТВ» позволяют использовать изделие в широком диапазоне температур и при повышенной влажности, в том числе в условиях, где обычные соединители теряют работоспособность.

Благодаря устойчивости к вибрациям и ударным нагрузкам вилка востребована в аппаратуре, эксплуатируемой на подвижных объектах и в полевых условиях. Резьбовое соединение исключает самопроизвольное разъединение контактов, что важно для цепей питания и сигнальных линий ответственного назначения.
