РСГ50ТВ вилка

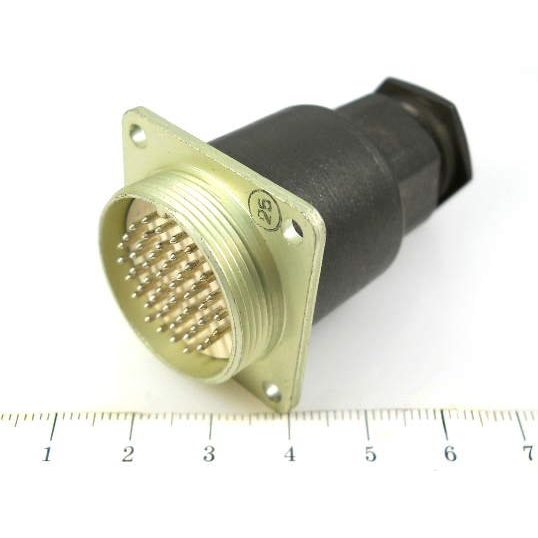

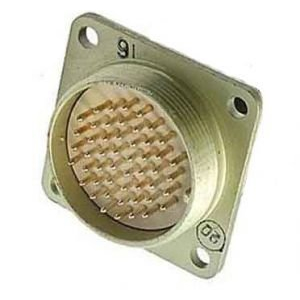

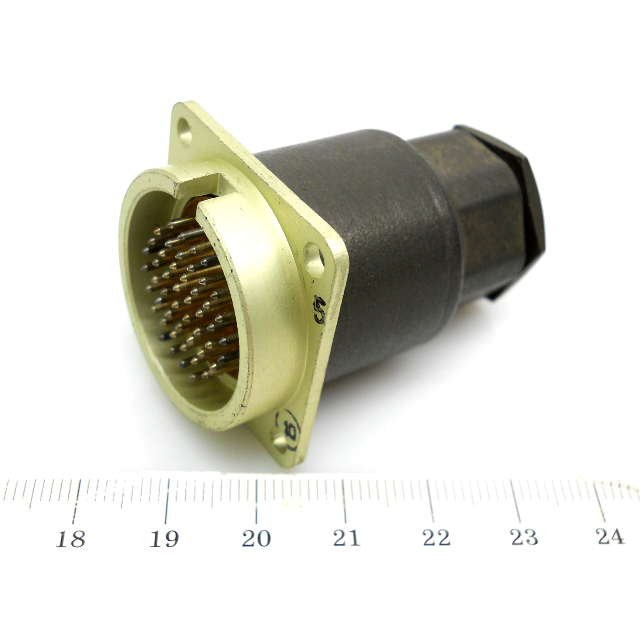

РСГ50ТВ — это цилиндрический низкочастотный соединитель в виде герметичной приборной вилки, предназначенный для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока.

Назначение

Вилка РСГ50ТВ состоит из 50 контактов и используется во всеклиматическом исполнении (ТВ) для надежного соединения в сложных условиях, включая приборные и блочные установки.

Технические характеристики

Максимальное рабочее напряжение — 200 В, рабочая токовая нагрузка на контакт — 1,5 А, максимальная — 4 А.
Сопротивление контакта — не более 5 мОм, сопротивление изоляции — не менее 1000 мОм.
Диаметр контактов — 1 мм, соединение — резьбовое.

Условия эксплуатации

Рабочая температура — от -60 до +85 °C, устойчивость к пониженному давлению до 1,3·10^{-4} Па.
Вибрация: частоты 1–5000 Гц, ускорение до 147 м/с²; удары до 5000 м/с².
Наработка — минимум 1000 часов, число сочленений-расчленений — 250, срок сохраняемости — 15 лет.
