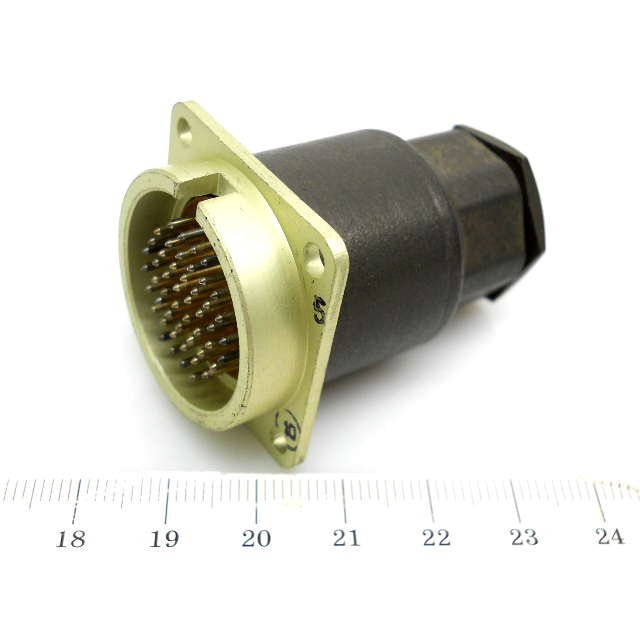

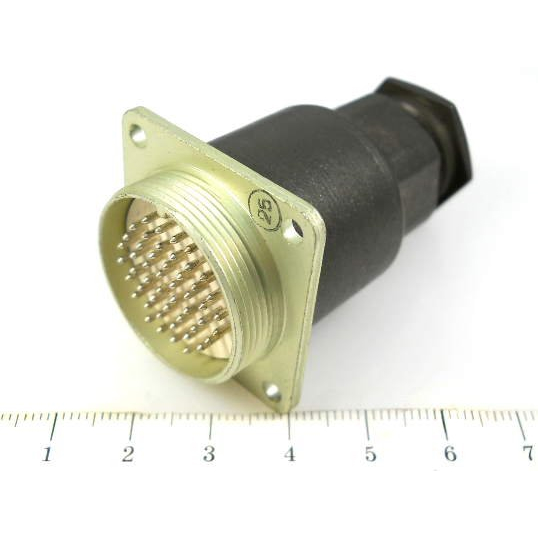

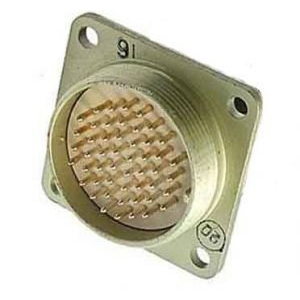

РСГ50ТВ вилка

РСГ50ТВ — это цилиндрический низкочастотный соединитель в виде герметичной приборной вилки, предназначенный для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов.

Назначение

Вилка РСГ50ТВ состоит из 50 контактов и используется с негерметичной розеткой (блочной или кабельной), обеспечивая пылебрызгозащиту и надежное соединение в сложных условиях.

Технические характеристики

Максимальное рабочее напряжение — 200 В, рабочая токовая нагрузка на контакт — 1,5 А, максимальная — 4 А, суммарная на соединитель — до 75 А. Сопротивление контакта — не более 5 мОм, изоляции — не менее 1000 МОм.

Условия эксплуатации

Работает при температурах от -60 до +85 °С, пониженном давлении до 1,3·10^{-4} Па, вибрации (1–5000 Гц, 147 м/с²), одиночных и многократных ударах до 5000 м/с². Число сочленений-расчленений — 250, наработка — минимум 1000 часов, срок сохраняемости — 15 лет.

Расшифровка обозначения

РС — тип соединителя, Г — герметичное исполнение, 50 — количество контактов, ТВ — всеклиматическое исполнение, соединение — резьбовое.
