Назначение разъёма РСГ4ТВ

РСГ4ТВ — герметичный цилиндрический низкочастотный разъём советского производства, выпускаемый заводом «Копир» (КОПИР) под контролем отдела технического контроля, о чём свидетельствует приёмка «ОТК». Изделие предназначено для надёжного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц, а также для передачи импульсных сигналов. Благодаря герметичной конструкции и всеклиматическому исполнению разъём применяется там, где требуется устойчивость к влаге, перепадам давления и агрессивным условиям эксплуатации.

Данная позиция поставляется в заводской упаковке, что подтверждает сохранность изделия и его соответствие приёмочным требованиям. Артикул товара — 20755, категория — РСГ, производитель — Копир.

Подтверждённые технические особенности

Конструкция разъёма включает четыре контакта и резьбовое соединение, обеспечивающее механическую фиксацию и плотный контакт при сочленении. Исполнение ТВ — всеклиматическое тропикоустойчивое, что допускает работу в диапазоне температур от минус 60 до плюс 85 градусов Цельсия при влажности до 98 процентов и пониженном атмосферном давлении.

Электрические параметры изделия нормированы следующим образом:

• сопротивление контактов — не более 5 мОм;
• сопротивление изоляции — не менее 1000 МОм;
• максимальное напряжение — 200 В;
• ресурс — до 500 циклов соединений.

Покрытие контактов выполнено серебром, поляризация — одношпоночная, корпус металлический с карболитовым изолятором. Разъём выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 15g и акустические шумы уровнем до 150 дБ. Наработка составляет 1500 часов, срок хранения — до 20 лет.

Исполнение и совместимость

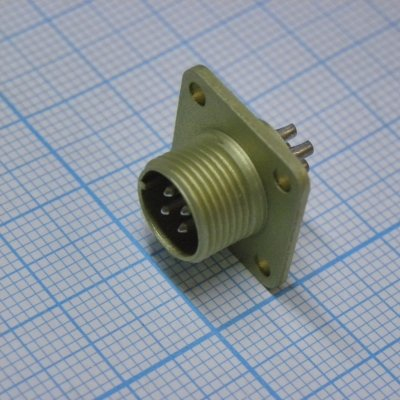

РСГ4ТВ выпускается как блочная вилка — без кожуха или с кожухом. Сочленение выполняется с кабельными розетками РС4ТВ или РС4АТВ. Маркировка часто включает номер ОТК, например «5» КОПИР, что указывает на заводскую приёмку изделия.

Применение

Разъём применяется в промышленной электронике, приборостроении и оборудовании, где требуются герметичность соединения и устойчивость к агрессивным условиям среды. Резьбовое соединение и металлический корпус обеспечивают механическую прочность при вибрационных и акустических нагрузках, а всеклиматическое исполнение позволяет использовать изделие в неотапливаемых помещениях, на открытых площадках и в составе техники, работающей при пониженном давлении.

Благодаря четырём контактам и параметрам по току и напряжению разъём подходит для коммутации цепей питания и сигнальных линий в составе блоков и приборов. Поставляется в заводской упаковке с приёмкой «ОТК», год выпуска — 2025.
