Назначение и область применения

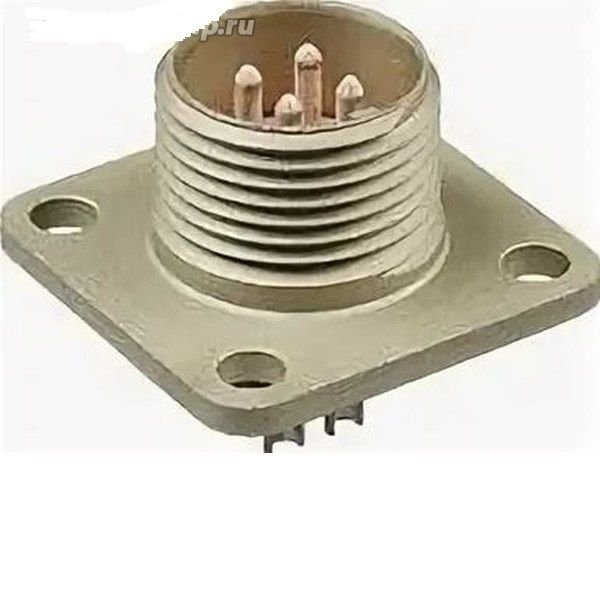

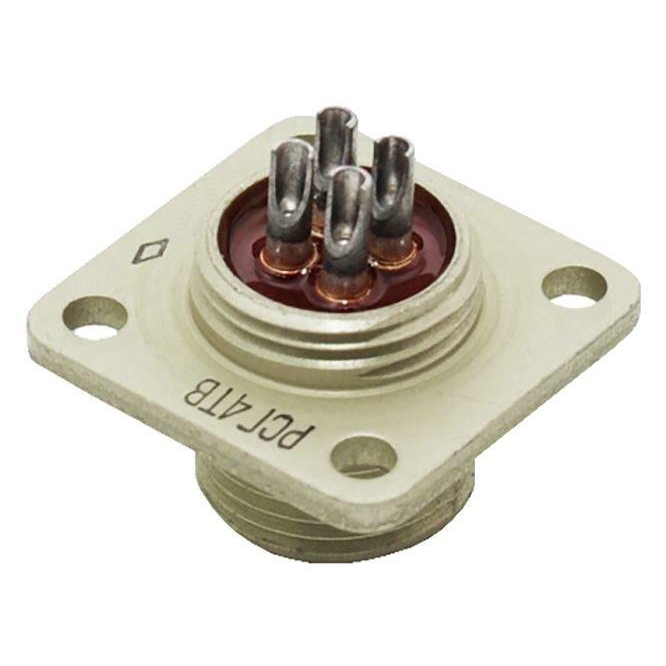

РСГ4БТВ представляет собой низкочастотный цилиндрический электрический соединитель типа «вилка», предназначенный для внутреннего монтажа в радиоэлектронной и контрольно-измерительной аппаратуре. Изделие применяется в цепях постоянного, переменного (до примерно 3 МГц) и импульсного тока. Вилка устанавливается непосредственно внутри корпуса приборных блоков и обеспечивает электрическое соединение с ответной розеткой.

Основная сфера применения — встроенные в приборные блоки устройства, радиоэлектронная, контрольно-измерительная и испытательная аппаратура, где требуется компактный герметичный низкочастотный соединитель с высокой вибро- и удароустойчивостью. Приёмка «5» подтверждает соответствие изделия установленным требованиям для ответственных применений.

Расшифровка маркировки

Обозначение РСГ4БТВ содержит несколько смысловых элементов:

• РС — тип соединителя, цилиндрический;
• Г — герметичная вилка;
• 4 — количество контактов, четыре штыря;
• Б — врубной вид соединения с розеткой;
• ТВ — всеклиматическое, тропикоустойчивое исполнение.

Буква «А» в маркировке отсутствует, что указывает на серебряное покрытие контактов.

Конструкция и типономинал

Вилка блочная (приборная), обычно без кожуха или с кожухом, устанавливается внутри корпуса аппаратуры. Контакты круглые диаметром около 1 мм, покрытие — серебро. Габариты вилки без кожуха составляют порядка 16 на 16 на 15 мм. Корпус изготовлен из алюминия, изолятор (вставка) — из карболита.

Основные электрические параметры

• Номинальное (рабочее) напряжение — до 200 В.
• Рабочий ток на контакт — около 3,7 А, максимальный ток — до 4 А.
• Сопротивление контакта — не более 5 мОм.
• Сопротивление изоляции — не менее 1000 МОм в нормальных условиях.

Механические и климатические характеристики

Рабочий диапазон температур — примерно от минус 60 до плюс 85 градусов Цельсия. Относительная влажность — до 98 процентов при плюс 35 градусах Цельсия. Вибрация: диапазон частот от 1 до 5000 Гц, допустимое ускорение до около 147 метров на секунду в квадрате, ударные нагрузки до 5000 метров на секунду в квадрате.

Ресурс составляет порядка 250–500 циклов сочленения-расчленения, минимальная наработка — от 1000 до 1500 часов.

Дополнительные сведения

Артикул изделия — 40834, категория — РСГ. Год выпуска — 2000. Приёмка — «5». Производитель в предоставленных данных не указан. Изделие предназначено для эксплуатации в составе ответственной аппаратуры, где важны герметичность, компактность и устойчивость к механическим и климатическим воздействиям.
