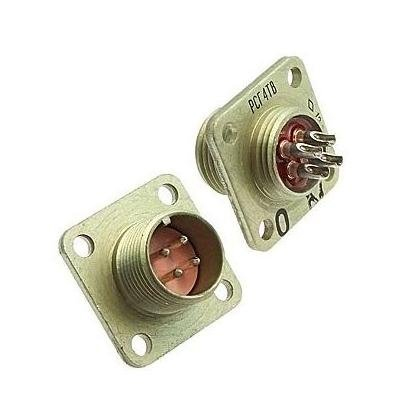

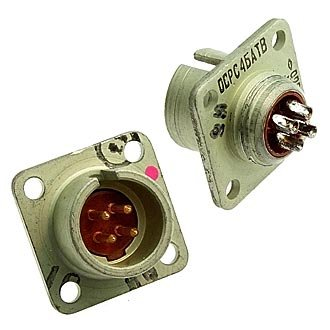

РСГ4БАТВ в 2010г «5» Копир

Цена:

1700 ₽

В наличии: 2 шт.

Производитель: Копир

Технические характеристики

РСГ4БАТВ на розетке «Копир 5» — это цилиндрический низкочастотный электрический соединитель с врубным соединением вилки и розетки, рассчитанный на работу в цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока. Такой комплект обычно применяют во внутреннем монтаже радиоэлектронной аппаратуры гражданского и специального назначения, в том числе в условиях повышенной вибрации и ударов.

РСГ — тип цилиндрического соединителя.
4 — количество контактов (4 штыря/гнезда).
Б — врубное сочленение (вилка вставляется‑вынимается без резьбы, фиксация за счет защелок или пружин).
А — наличие токопроводного покрытия контактов (обычно серебро или золото, в зависимости от модификации).
ТВ — всеклиматическое тропикоустойчивое исполнение (широкий диапазон температур и повышенная влажность).

Номинальное / максимальное рабочее напряжение порядка 200 В, что соответствует всему ряду РСГ‑ / РС‑разъёмов на 4 контакта.
Ток на контакт обычно до 3,7–4 А, сопротивление контактов не более 5 мОм, сопротивление изоляции в нормальных условиях не менее 1000 МОм.
Диапазон рабочих частот 1–5000 Гц (до 3 МГц в импульсных и переменных цепях по полному ряду РСГ‑ТВ).

Климатическое исполнение ТВ предполагает работу при температурах примерно от −60 °C до +85 °C и высокой относительной влажности (до 98% при 35 °C).
Разъём выдерживает вибрации и ударные нагрузки, характерные для промышленного и военно‑промышленного оборудования, с ресурсом сочленений‑расчленений порядка 250 циклов.
Кожухи и корпуса из алюминиевого сплава с анодированием, изолятор — карболит, контактные части — биметалл или латунь с благородным покрытием.

Если уточните, нужна именно вилка РСГ4БАТВ на розетке «5» или отдельно розетка / вилка, могу расписать типовой монтаж и схему подключения по контактам.

Описание

Назначение соединителя РСГ4БАТВ в Копир «5»

РСГ4БАТВ в Копир «5» — это комплект цилиндрического низкочастотного электрического соединителя с врубным сочленением вилки и розетки, предназначенный для работы в цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие применяется во внутреннем монтаже радиоэлектронной аппаратуры гражданского и специального назначения, в том числе в условиях повышенной вибрации и ударных нагрузок.

Артикул изделия — 20754. Изготовитель — Копир. Товар относится к категории РСГ, приёмка выполнена по уровню «5», год выпуска — 2010. Приёмка «5» подтверждает соответствие изделия установленным требованиям по данному уровню контроля.

Расшифровка обозначения РСГ4БАТВ

Маркировка соединителя построена по буквенно-цифровой схеме, в которой каждая позиция имеет строгое значение.

РСГ — тип цилиндрического низкочастотного соединителя.
4 — количество контактов, то есть четыре штыря и четыре ответных гнезда.
Б — врубное сочленение: вилка вставляется и вынимается без резьбы, фиксация обеспечивается за счёт защёлок или пружин.
А — наличие токопроводного покрытия контактов, обычно серебряного или золотого в зависимости от модификации.
ТВ — всеклиматическое тропикоустойчивое исполнение, рассчитанное на широкий диапазон температур и повышенную влажность.

Технические характеристики

Номинальное и максимальное рабочее напряжение соединителя составляет порядка 200 В, что соответствует всему ряду разъёмов РСГ и РС на четыре контакта. Ток на контакт обычно достигает от 3,7 до 4 А. Сопротивление контактов — не более 5 мОм, сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

Диапазон рабочих частот составляет от 1 до 5000 Гц, а в импульсных и переменных цепях по полному ряду РСГ-ТВ — до 3 МГц. Климатическое исполнение ТВ предполагает работу при температуре примерно от минус 60 до плюс 85 градусов Цельсия и высокой относительной влажности до 98 процентов при 35 градусах. Ресурс сочленений и расчленений составляет порядка 250 циклов.

Конструкция и материалы

Кожухи и корпуса соединителя выполнены из алюминиевого сплава с анодированием. Изолятор изготовлен из карболита, а контактные части — из биметалла или латуни с благородным покрытием. Такое сочетание материалов обеспечивает стойкость к вибрациям и ударам, характерным для промышленного и военно-промышленного оборудования, а также сохраняет работоспособность при воздействии влаги и перепадов температур.

Область применения и монтаж

Комплект востребован при сборке и ремонте радиоэлектронной аппаратуры, где требуется быстрое врубное соединение с надёжной фиксацией и устойчивостью к механическим воздействиям. Четырёхконтактная схема удобна для передачи питания и сигнальных цепей одновременно.

Вилка РСГ4БАТВ ответной частью вставляется в розетку «Копир 5» до срабатывания фиксации.
Соответствие контактов проверяется по маркировке ответных частей перед подачей напряжения.
Разъединение выполняется без применения резьбовых операций, за счёт расфиксации защёлок.

При подборе аналога или ответной части следует учитывать количество контактов, тип сочленения и климатическое исполнение, так как от них зависят совместимость и условия эксплуатации. Если требуется отдельно розетка или отдельно вилка, схема подключения по контактам уточняется дополнительно.
