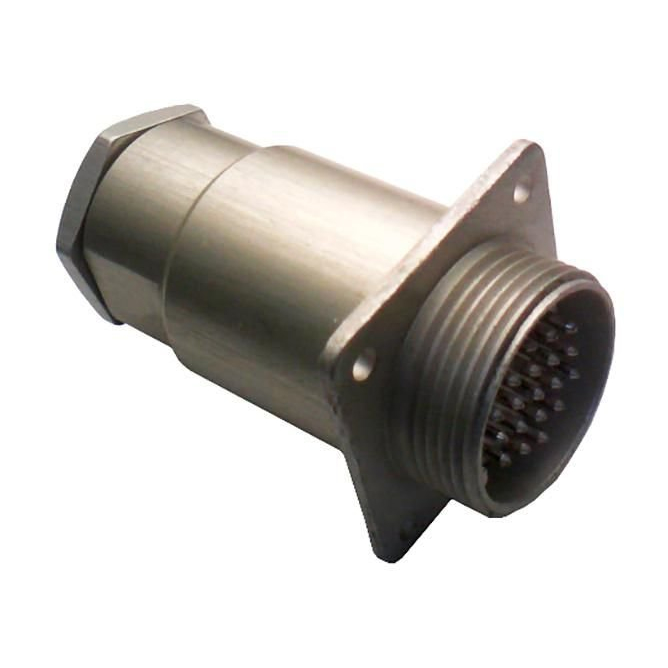

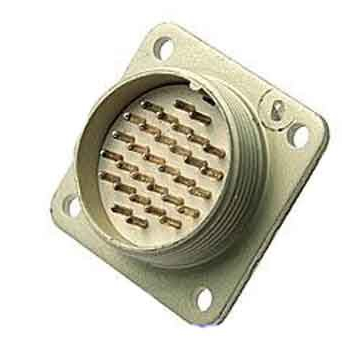

РСГ32ТВ вилка

РСГ32ТВ представляет собой герметичную приборную вилку цилиндрического низкочастотного соединителя. Она предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока.

Назначение

Вилка РСГ32ТВ используется для внутреннего монтажа в различных устройствах, где требуется надежное соединение с 32 контактами. Обеспечивает одношпоночную поляризацию корпусов и резьбовое сочленение.

Технические характеристики

• Токовая нагрузка: рабочая 1,9 А на контакт, максимальная 4 А на одиночный контакт, суммарная до 62 А.

• Максимальное рабочее напряжение: 200 В.

• Диаметр контактов: 1 мм, сопротивление контактов: не более 5 мОм.

• Сопротивление изоляции: не менее 1000 МОм.

Условия эксплуатации

Работает при температурах от -60°C до +85°C, устойчивость к пониженному давлению до 1,3·10^{-4} Па, синусоидальной вибрации (1–5000 Гц, 147 м/с²) и ударам (до 5000 м/с²). Минимальная наработка — 1000 часов, число сочленений-расчленений — 250, срок сохраняемости — 15 лет.

Дополнительные особенности

Покрытие контактов — серебро, конструкция без кожуха в базовом исполнении. Соответствует всеклиматическому исполнению "ТВ" и техническим условиям АВ0.364.047 ТУ.
