Назначение и область применения

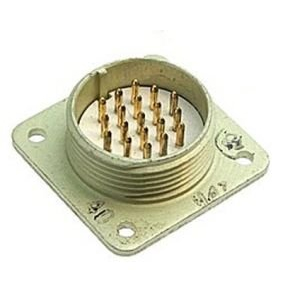

РСГ19АТВ в исполнении завода «Копир» с маркировкой «5» представляет собой приборную вилку цилиндрического низкочастотного соединителя герметичного типа с резьбовым соединением и золотым покрытием контактов. Изделие предназначено для надежного подключения в электрических цепях постоянного и переменного тока с рабочей частотой до 3 МГц, а также для передачи импульсных сигналов.

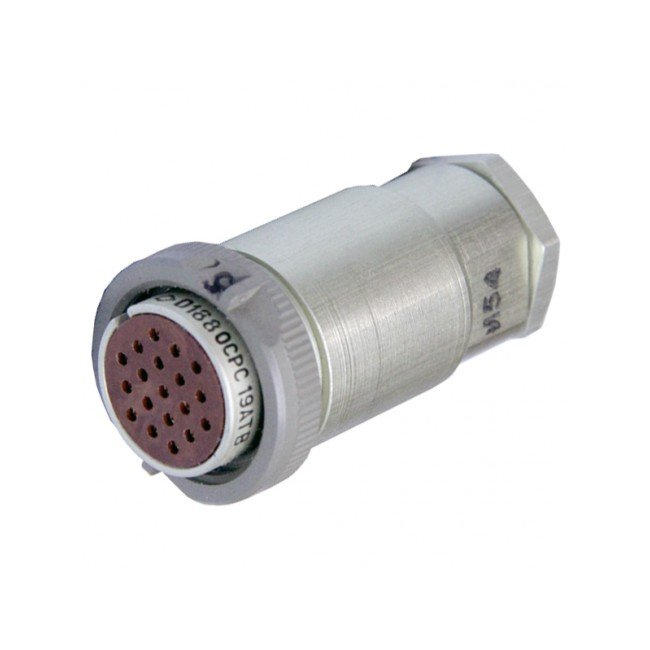

Применяется в электронике, радиоаппаратуре и контрольно-измерительных приборах. Вилка сочетается с розетками типа РС19ТВ, образуя надежную соединительную пару для приборных систем, где важны компактность, стойкость к влажности и устойчивость к воздействию атмосферного давления. Благодаря перечисленным свойствам соединитель широко используется в советской и российской промышленной технике, работающей в жестких условиях эксплуатации.

Подтвержденные технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя.

• Количество контактов — 19.
• Условный диаметр корпуса — 18 мм.
• Рабочее напряжение — до 250 В.
• Номинальный ток — 5 А.
• Рабочая частота — до 3 МГц.
• Сопротивление контактов — не более 5 МОм.
• Сопротивление изоляции — более 3000 МОм при 500 В.
• Степень защиты — IP50 (пылебрызгозащищенный).
• Диапазон рабочих температур — от минус 55 до плюс 125 градусов Цельсия.
• Влажность — до 93 процентов при 40 градусах Цельсия.
• Атмосферное давление — от 6,7 до 101,33 кПа.
• Вибрация — до 2000 Гц с ускорением 196 м/с².
• Механические удары — до 196 м/с².
• Ресурс — 500 циклов соединения и разъединения.
• Соответствие — ТУ АВ0.364.047.

Конструктивные особенности и монтаж

Вилка выполнена без кожуха, при этом существуют варианты исполнения с кожухом. Монтаж осуществляется пайкой или объемным способом. Резьбовое соединение обеспечивает механическую фиксацию и герметичность стыка. Допускается небольшая утечка воздуха, что соответствует герметичному исполнению данного типа соединителей.

Контакты имеют золотое покрытие, что способствует стабильности электрического сопротивления и защите от коррозии. Маркировка «5» обозначает исполнение производителя, а приемка «5» подтверждает соответствие изделия установленным требованиям. Год выпуска — 2021.

Комплектация и условия эксплуатации

Товар поставляется в заводской упаковке. Страна производства и гарантийные условия в предоставленных данных не указаны. Изделие рассчитано на эксплуатацию в составе приборных систем при температуре от минус 55 до плюс 125 градусов Цельсия, при влажности до 93 процентов и в условиях вибрационных и ударных нагрузок, указанных выше.

Для правильного подбора соединительной пары следует учитывать совместимость с розетками типа РС19ТВ. Перед монтажом рекомендуется проверить целостность контактов и резьбового соединения, а также убедиться в отсутствии механических повреждений корпуса.
