Назначение

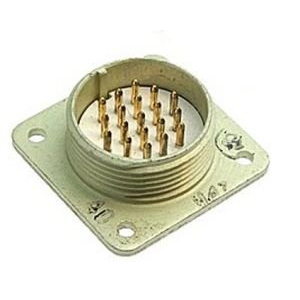

РСГ19АЭ представляет собой приборный электрический разъём, предназначенный для соединения в цепях постоянного тока, переменного тока с частотой до 3 МГц и импульсных сигналов. Данная вилка относится к разъёмам резьбового сочленения и выполнена без кожуха. Корпус имеет токопроводящее покрытие. Условный диаметр изделия составляет 18 мм, а количество контактов — 19.

Изделие выпускается в рамках серии РСГ с маркировкой «А-Э». Буква «А» обозначает тип исполнения — без кожуха, а буква «Э» указывает на токопроводящее покрытие корпуса. Такое конструктивное решение обеспечивает надёжное экранирование и стабильную передачу сигнала в составе ответных частей разъёма.

Технические характеристики

Разъём рассчитан на максимальное рабочее напряжение до 200–250 В. Допустимый ток на контакт составляет до 4–5 А. Сопротивление изоляции достигает не менее 1000–3000 МОм, а сопротивление контактов — менее 5 мОм, что обеспечивает минимальные потери сигнала при передаче.

Диапазон рабочих температур — от минус 60 до плюс 85 градусов Цельсия; в аналогичных моделях серии он может быть шире, вплоть до минус 55 — плюс 125 градусов Цельсия. Ресурс сочленения-расчленения составляет до 250–500 циклов.

• Условный диаметр: 18 мм
• Количество контактов: 19
• Максимальное рабочее напряжение: до 200–250 В
• Ток на контакт: до 4–5 А
• Сопротивление изоляции: не менее 1000–3000 МОм
• Сопротивление контактов: менее 5 мОм
• Рабочая температура: от минус 60 до плюс 85 градусов Цельсия
• Сочленение-расчленение: до 250–500 циклов

Особенности конструкции и устойчивость к воздействиям

Вилка обеспечивает защиту по IP50, что подразумевает защиту от пыли без защиты от влаги. Конструкция устойчива к вибрациям с частотой до 2000 Гц при ускорении 196 метров на секунду в квадрате, а также к механическим ударам. Срок службы изделия составляет не менее 1000 часов, а сохраняемость — до 15 лет.

Исполнение без кожуха упрощает монтаж и снижает массу узла, а токопроводящее покрытие корпуса способствует сохранению целостности экранирующего контура. Резьбовое сочленение обеспечивает механическую фиксацию и предотвращает самопроизвольное разъединение под воздействием вибрации.

Применение и приёмочные данные

РСГ19АЭ широко используется в электро- и радиоаппаратуре, контрольно-измерительных приборах, а также в различных промышленных устройствах. Импортного происхождения, часто поставляется в заводской упаковке с паспортом. Поставляемая позиция имеет приёмку «5», год выпуска — 2004.

Благодаря сочетанию девятнадцати контактов, компактного условного диаметра 18 мм и стойкости к широкому диапазону температур, разъём подходит для построения ответственных соединительных узлов, где требуется передача как силовых, так и слаботочных сигналов в составе одной вилки.

1. Электро- и радиоаппаратура для соединения цепей питания и сигналов.
2. Контрольно-измерительные приборы и измерительные стенды.
3. Промышленные устройства с повышенными требованиями к виброустойчивости.

Приёмка «5» и год 2004 указаны в характеристиках товара и подтверждают принадлежность изделия к соответствующей партии выпуска.
