РСГ10ТВ в 2025г «ОТК» Копир

Цена:

3600 ₽

В наличии: 50 шт.

Заводская упаковка

Производитель: Копир

Технические характеристики

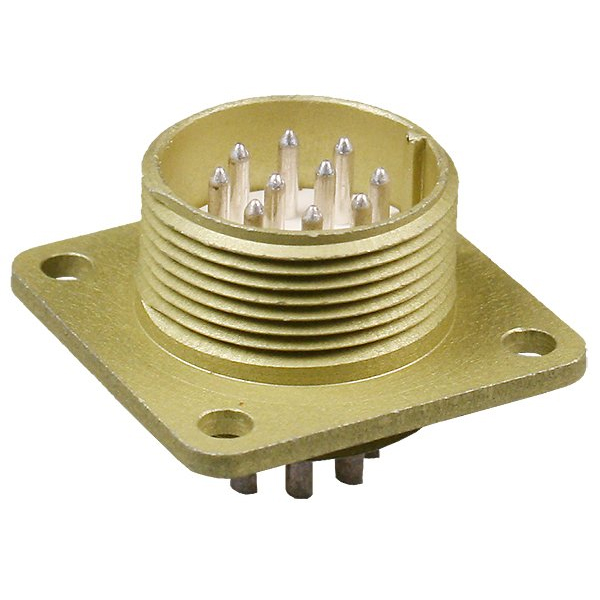

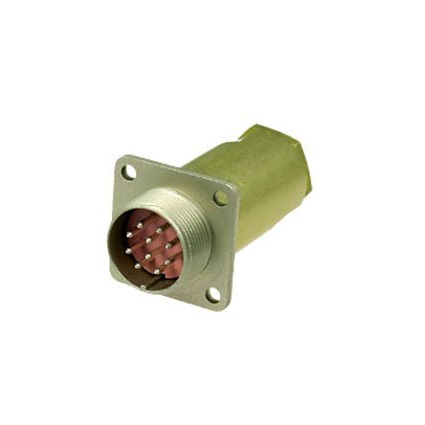

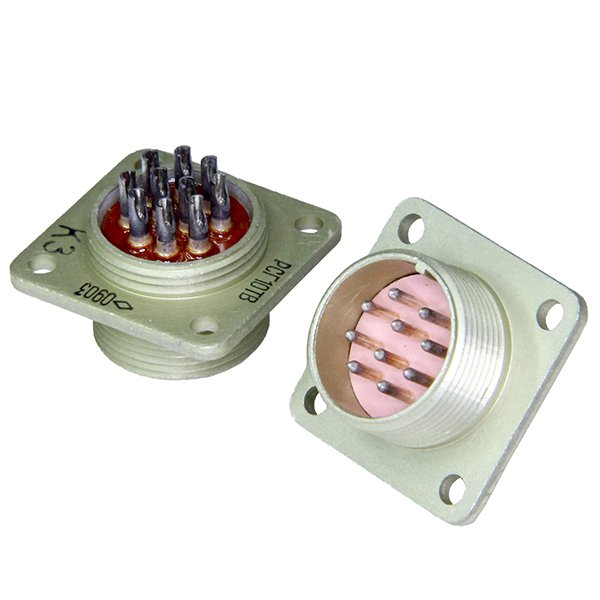

РСГ10ТВ — это цилиндрический низкочастотный соединитель (вилка приборная герметичная или негерметичная с кожухом), выпускаемый заводом «Копир» с приемкой ОТК (отдел технического контроля). Он предназначен для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока в электронике, радиоаппаратуре и контрольно-измерительных приборах.

Максимальное рабочее напряжение — до 200 В (амплитудное), токовая нагрузка на контакт — до 4 А (рабочая — 3 А), сопротивление контакта — не более 5 мОм, изоляции — не менее 1000 МОм.
Соединитель выдерживает вибрацию (1–5000 Гц, до 147 м/с²), удары (до 5000 м/с²), температуру от -60 до +85 °С и пониженное давление до 1,3·10⁻⁴ Па.
Количество сочленений-расчленений — 250, наработка — минимум 1000 часов, срок сохраняемости — 15 лет.

Состоит из штыревых контактов (диаметр 1 мм), имеет одношпоночную поляризацию и резьбовое сочленение; доступны варианты с металлическим или пластмассовым кожухом (экранированные или нет).
Применяется во внутренних цепях приборов, фиксируется устройствами потребителя; завод «Копир» (Козьмодемьянск) производит его по ТУ вроде АВ0.364.047 или АШДК.434410.059 с маркировкой ОТК.
Соответствует сериям РС/РСГ для надежной герметичной фиксации в суровых условиях.

Описание

РСГ10ТВ в

РСГ10ТВ: надежные герметичные разъемы для промышленной электроники

РСГ10ТВ — серия цилиндрических электрических соединителей, предназначенных для создания надежных разъемных соединений в цепях питания, управления, сигнализации и передачи данных. Такие разъемы востребованы в промышленной автоматике, измерительной технике, транспортном оборудовании, системах связи, приборостроении и других устройствах, где важны механическая прочность, защита контактов и стабильность электрических параметров.

Конструктивно разъемы РСГ10ТВ относятся к многоконтактным соединителям с резьбовым способом сочленения. Резьбовая фиксация снижает риск самопроизвольного разъединения при вибрации, ударах и переменных механических нагрузках. Благодаря этому разъемы могут применяться в оборудовании, работающем в сложных производственных условиях.

Особенности разъемов РСГ10ТВ

Ключевой особенностью серии является сочетание компактного цилиндрического корпуса и возможности размещения нескольких электрических контактов в одной контактной группе. В зависимости от конкретного исполнения разъем может иметь различное количество контактов, схему их расположения и тип монтажа.

Основные конструктивные признаки РСГ10ТВ:

Цилиндрическая форма корпуса.
Резьбовое соединение вилки и розетки.
Многоконтактная контактная вставка.
Поляризация, исключающая неправильное сочленение частей разъема.
Контакты для пайки или другого предусмотренного способом монтажа подключения.
Возможность установки на корпус оборудования, кабель или панель.
Повышенная устойчивость к вибрационным и механическим воздействиям.
Защита контактной части от внешних загрязнений при корректной сборке соединения.

Маркировка РСГ10ТВ обычно содержит сведения о конструктивном исполнении, количестве контактов, варианте установки, типе ответной части и других параметрах. Поэтому при подборе важно рассматривать не только обозначение серии, но и полную маркировку конкретного изделия.

Где применяются РСГ10ТВ

Разъемы РСГ10ТВ используются там, где требуется быстрое, повторяемое и надежное подключение электрических цепей. Они упрощают сборку, обслуживание и ремонт оборудования: отдельные блоки можно отключать без распайки всей кабельной системы.

Типичные области применения:

Шкафы управления и промышленная автоматика.
Контрольно-измерительные приборы.
Испытательные стенды и лабораторные комплексы.
Системы телемеханики и диспетчеризации.
Электрооборудование специального назначения.
Кабельные сборки для передачи управляющих и сигнальных цепей.
Оборудование с вибрационными нагрузками.
Модульные электронные устройства, требующие периодического обслуживания.

Использование разъемного соединения особенно удобно при необходимости замены датчика, исполнительного механизма, блока управления или кабельного жгута. РСГ10ТВ позволяет сократить время технического обслуживания и снизить вероятность ошибок при повторном подключении.

На что обратить внимание при выборе

Для корректного выбора разъема РСГ10ТВ необходимо сопоставить его характеристики с параметрами конкретной электрической цепи и условиями эксплуатации. Важны не только габариты корпуса, но и электрические, механические и климатические требования.

При подборе рекомендуется проверить:

Параметр	Что необходимо определить
Количество контактов	Достаточно ли контактов для всех сигнальных, силовых и резервных цепей
Схема расположения контактов	Совместимость вилки и розетки, соответствие распиновке оборудования
Тип контактов	Подходит ли исполнение для пайки, монтажа на провод или установки в панель
Номинальные электрические параметры	Соответствие рабочему напряжению, току и характеру нагрузки
Сечение подключаемого провода	Возможность надежного присоединения используемого кабеля
Способ монтажа	Кабельное, приборное, фланцевое или другое требуемое исполнение
Условия эксплуатации	Температура, влажность, вибрация, пыль, воздействие масел и других факторов
Ответная часть	Совместимость с уже установленным разъемом по серии, ключеванию и контактной группе

Особое внимание следует уделять распиновке. Даже при внешней совместимости разъемов неправильное соответствие номеров контактов может привести к ошибкам в подключении, повреждению аппаратуры или некорректной работе системы. Перед монтажом рекомендуется сверить электрическую схему, обозначение контактов и ориентацию ключа.

Монтаж и эксплуатация

Для стабильной работы соединителя РСГ10ТВ важно соблюдать технологию монтажа. Перед пайкой или подключением проводов контакты должны быть очищены от окислов, загрязнений и излишков изоляции. Проводники необходимо закреплять так, чтобы механическая нагрузка не передавалась непосредственно на контактные выводы.

При сборке кабельной части необходимо обеспечить:

Правильную последовательность подключения контактов.
Соответствие сечения провода допустимой токовой нагрузке.
Надежную изоляцию и отсутствие оголенных участков проводника.
Разгрузку кабеля от натяжения и изгиба.
Полное резьбовое сочленение вилки и розетки.
Защиту неиспользуемых разъемов от загрязнения и влаги.
Периодический контроль состояния контактов и резьбового соединения.

Регулярное обслуживание разъемов включает внешний осмотр корпуса, проверку надежности фиксации, отсутствие повреждений изолятора, деформации контактов и следов перегрева. При эксплуатации в пыльной или вибронагруженной среде контроль следует выполнять чаще, поскольку загрязнение контактной зоны или ослабление соединения может увеличить переходное сопротивление.

РСГ10ТВ в современных системах

Разъемы РСГ10ТВ сохраняют актуальность в оборудовании, где ценятся унификация, ремонтопригодность и надежность электрических соединений. Многоконтактная конструкция позволяет компактно объединять несколько цепей в одном интерфейсе, а резьбовое соединение обеспечивает устойчивую фиксацию в условиях механических воздействий.

При грамотном выборе исполнения, правильной распайке и соблюдении требований к монтажу РСГ10ТВ обеспечивает удобное подключение кабельных линий и модулей оборудования. Это делает серию практичным решением для промышленной электроники, приборостроения, систем управления и специализированных электротехнических комплексов.
