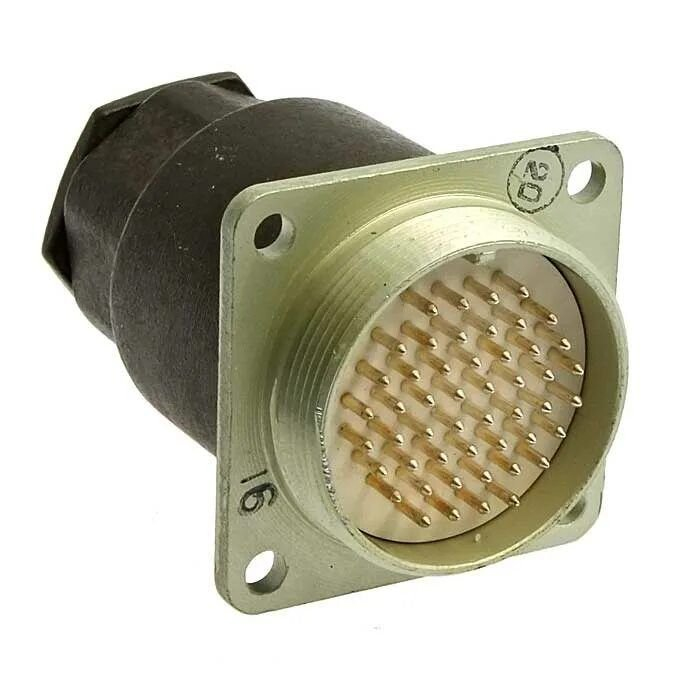

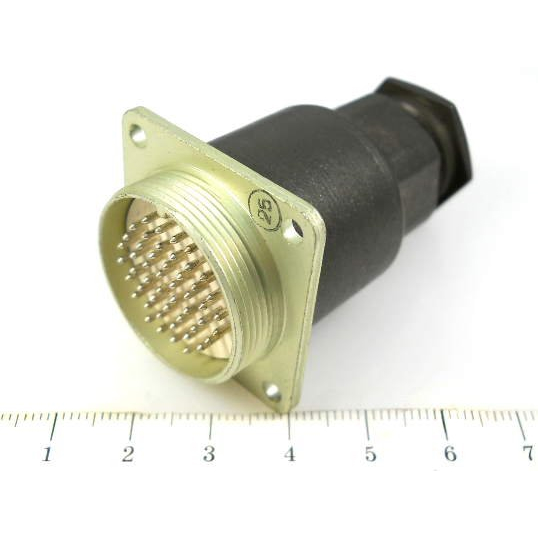

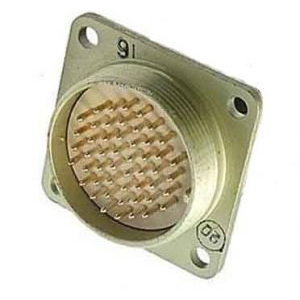

РСГ-50ТВ с вилками и кожухом «5» — это герметичная приборная вилка цилиндрического типа из серии РСГ, предназначенная для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов. Она имеет 50 контактов диаметром 1 мм, всеклиматическое исполнение (ТВ) и резьбовое сочленение с одношпоночной поляризацией. Покрытие контактов — серебро, кожух металлический (экранированный или неэкранированный вариант).

Технические характеристики

Токовая нагрузка: рабочая — 1,5 А на контакт, максимальная — 4 А на одиночный контакт, суммарная — 75 А на соединитель. Максимальное напряжение — 200 В, сопротивление контактов — не более 5 мОм, изоляции — не менее 1000 МОм. Герметичность обеспечивается скоростью утечки воздуха не более 0,01 л/ч при перепаде давления 1 кгс/см²; наработка — минимум 1000 ч, циклы сочленения-расчленения — 250.

Условия эксплуатации

Диапазон температур: от -60°C до +85°C, пониженное давление до 1,3·10⁻⁴ Па. Устойчива к синусоидальной вибрации (1–5000 Гц, 147 м/с²), ударам (до 5000 м/с² одиночный, 500 м/с² многократный). Предназначена для внутреннего монтажа в苛ных условиях, включая спецфакторы.

Кожух «5» указывает на вид приемки (ВП, ПЗ по стандартам), что соответствует блочному варианту вилки для надежного подключения в промышленных системах.
