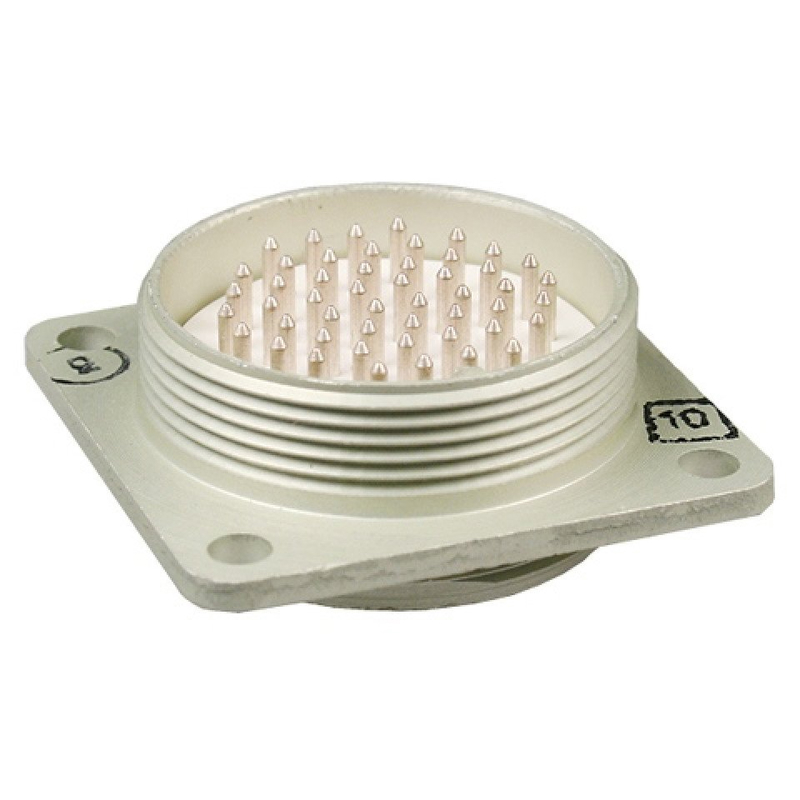

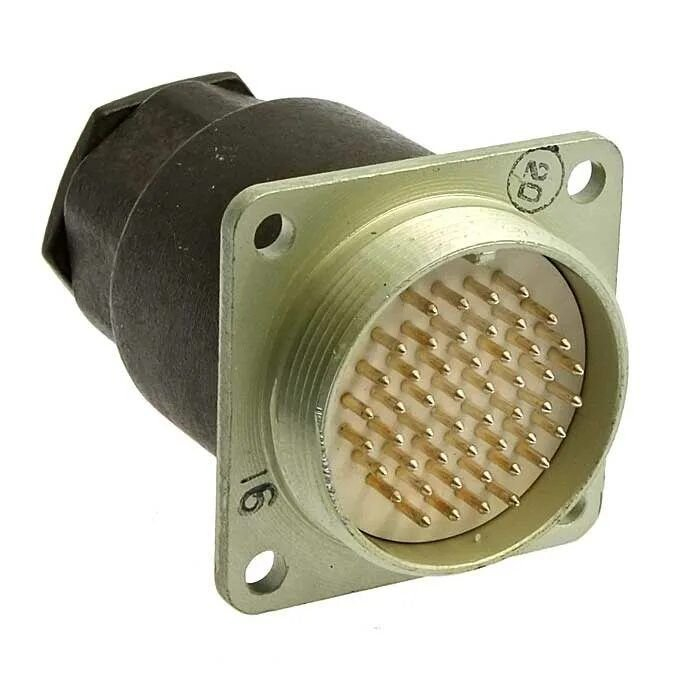

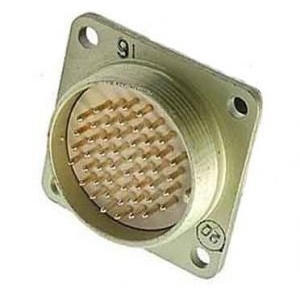

РСГ-50ТВ «вилка без кожуха» — это герметичная приборная вилка из серии цилиндрических низкочастотных соединителей РС/РСГ, предназначенная для работы в цепях постоянного, переменного и импульсного тока.

Что означает обозначение

• РСГ — герметичная версия соединителя.

• 50 — условный типоразмер корпуса/серии.

• ТВ — всеклиматическое исполнение.

• Обозначение «5» обычно указывает на вид приёмки/исполнения по документации конкретного поставщика, а не на электрические параметры.

Основные особенности

• Соединитель применяется в составе парного разъёма: вилка сочленяется с соответствующей розеткой.

• Для серии РСГ характерна одношпоночная поляризация корпусов, чтобы исключить неправильную ориентацию при соединении.

• Изделие может поставляться без кожуха ; для серии РС также выпускаются исполнения с кожухом, но в вашем варианте кожух не предусмотрен.

Технические параметры

• Сопротивление контактов: не более 5 мОм .

• Сопротивление изоляции: не менее 1000 МОм .

• Максимальное рабочее напряжение: 200 В .

• Количество сочленений-расчленений: 250 .

• Минимальная наработка: 1000 часов .

• Рабочий диапазон температур: примерно от -60 до +85 °C .

Где используют

Такие разъёмы ставят в аппаратуре, где нужны компактные, надёжные и герметичные соединения: приборные блоки, промышленная электроника, измерительная и связная техника.

Важная практическая деталь

Если нужен именно вариант «РСГ50ТВ вилка без кожуха “5”» , при подборе обычно проверяют не только типоразмер, но и число контактов, вид соединения и покрытие контактов, потому что эти признаки влияют на совместимость с ответной частью.
