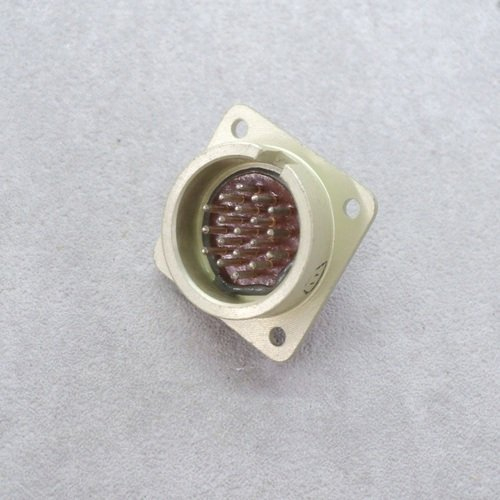

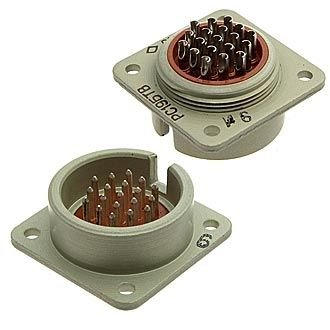

РСГ-19БТВ — это блочная вилка без кожуха из серии цилиндрических низкочастотных соединителей РСГ, предназначенная для работы в электрических цепях переменного, постоянного и импульсного токов с частотой до 3 МГц.

Основные характеристики

Соединитель имеет 19 штыревых контактов диаметром 1 мм из латуни с серебряным покрытием (Ag), условный размер корпуса 18 и одношпоночную поляризацию. Корпус из алюминиевого сплава с анодированным покрытием (светло-серый цвет), габариты 24×24×15,8 мм, масса около 7–8 г; материал изолятора — карболит коричневого цвета. Монтаж электрический — пайка, механический — врубной на панель, диаметр монтажного отверстия 2,2 мм, герметичность обеспечена.

Технические параметры

Рабочее напряжение до 200 В, ток на разъем до 40 А, сопротивление контактов не более 5 мОм, сопротивление изоляции не менее 1000 МОм. Выдерживает вибрацию 1–5000 Гц (15 g), акустические шумы до 150 дБ, удары до 500 g; диапазон температур от -60 до +85 °C, влажность 98% при +35 °C, климатическое исполнение ТВ (всеклиматическое, тропикоустойчивое). Ресурс — 250 сочленений-расчленений, наработка минимум 1000 часов, срок хранения до 25 лет; соответствует ТУ АВ0.364.047 ТУ, вид приемки «5» — ВП, ПЗ.

Применение

Разъем РСГ19БТВ «5» без кожуха (вилка блочная, приборного типа Б) используется в электро- и радиоаппаратуре, контрольно-измерительных приборах, произведен в СССР (1976–1991 гг.). Аналоги — серии УЗНЦ, KP30, PC; контакты невыменимы, без патрубка и уплотнительной втулки.
