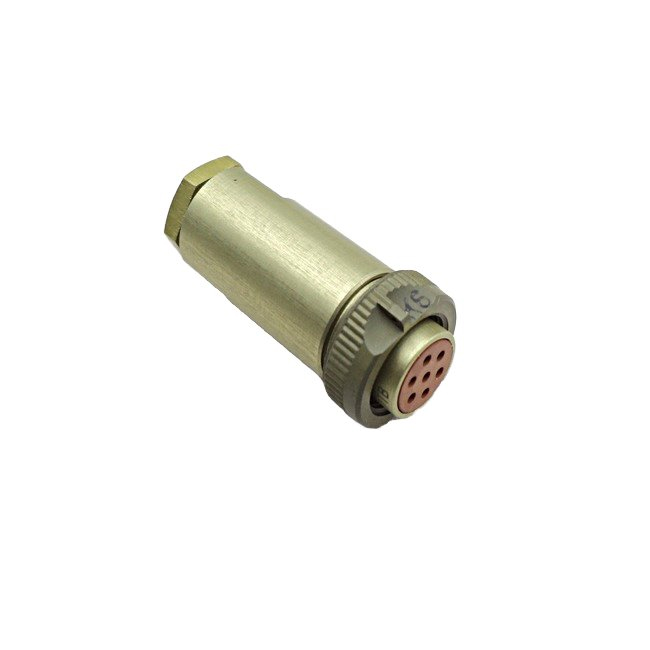

РС7ТВ Роз/Каб

РС7ТВ — это цилиндрическая низкочастотная розетка кабельного исполнения для работы в цепях постоянного, переменного тока до 3 МГц и импульсных цепях. У нее 7 контактов, резьбовое сочленение, рабочее напряжение до 200 В и токовая нагрузка около 3,1–4 А на контакт в зависимости от исполнения.

Что это за изделие

Это соединитель серии РС, в варианте розетка кабельная . Обычно его применяют там, где нужен компактный разъем для внутреннего монтажа с надежной фиксацией и стабильным электрическим контактом.

Конструкция

По данным каталогов, РС7ТВ бывает с металлическим кожухом или без него, а соединение выполняется резьбовым способом. Контакты — гнездовые, диаметром 1 мм, покрытие контактов обычно серебряное, изолятор — карболит.

Основные характеристики

• Количество контактов: 7.

• Максимальное рабочее напряжение: 200 В.

• Ток на контакт: 3,1 А рабочий, до 4 А максимально.

• Сопротивление контакта: не более 5 мОм.

• Сопротивление изоляции: не менее 1000 МОм.

• Число сочленений-расчленений: 250.

• Минимальная наработка: 1000 часов.

Условия эксплуатации

Изделие относится к всеклиматическому исполнению и рассчитано на работу при температуре от -60 до +85 °C. Для него также указываются стойкость к вибрации, одиночным и многократным ударам, а также работа при пониженном атмосферном давлении.

На что обратить внимание

Если вам нужен именно кабельный вариант, важно уточнять наличие кожуха, тип соединения и исполнение по маркировке, потому что в каталогах встречаются близкие позиции: с кожухом, без кожуха, с разными вариантами обозначения.
