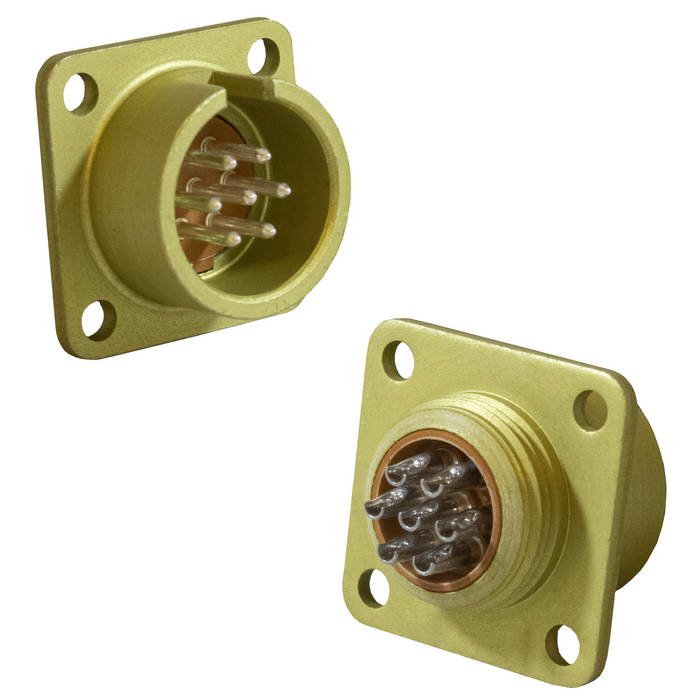

РС7БТВ Вил/Бл

РС7БТВ — это цилиндрический низкочастотный низковольтный соединитель для внутреннего монтажа, рассчитанный на работу в цепях постоянного, переменного и импульсного тока. Он относится к серии РС и обычно используется в радиоэлектронной и радиотехнической аппаратуре для разъемного соединения цепей.

Что означает обозначение

• РС — цилиндрический соединитель.

• 7 — условный размер.

• Б — врубное соединение.

• ТВ — всеклиматическое исполнение.

• У этой модификации контакты, как правило, серебряные; в некоторых исполнениях серии может встречаться и золотое покрытие, но для РС7БТВ базовым вариантом обычно указывают серебро.

Конструкция и применение

РС7БТВ — это именно вилка , то есть ответная часть пары соединителя; она стыкуется с соответствующей розеткой серии РС. Соединитель применяют в аппаратуре, где нужны надежные многоконтактные соединения при компактных размерах и нормальной механической фиксации.

Основные характеристики

• Максимальное рабочее напряжение: до 200 В.

• Контактное сопротивление: не более 5 мОм.

• Сопротивление изоляции: не менее 1000 МОм.

• Ресурс по сочленениям: около 250 циклов.

• Минимальная наработка: 1000 часов.

• Температурный диапазон: примерно от -60 до +85 °C, а для некоторых исполнений серии указывают верхнюю границу до +100 °C.

Практический смысл

Для монтажника или конструктора РС7БТВ интересен тем, что это проверенный советский/российский тип соединителя с понятной поляризацией, типовой номенклатурой и широким применением в аппаратуре связи, измерительной и промышленной электронике. Если нужна совместимость, обычно подбирают парную розетку той же серии и того же числа контактов.

На что смотреть при подборе

При заказе важно уточнить:

• число контактов;

• тип пары, с которой он должен работать;

• покрытие контактов;

• климатическое исполнение;

• вариант исполнения корпуса и монтажа.
