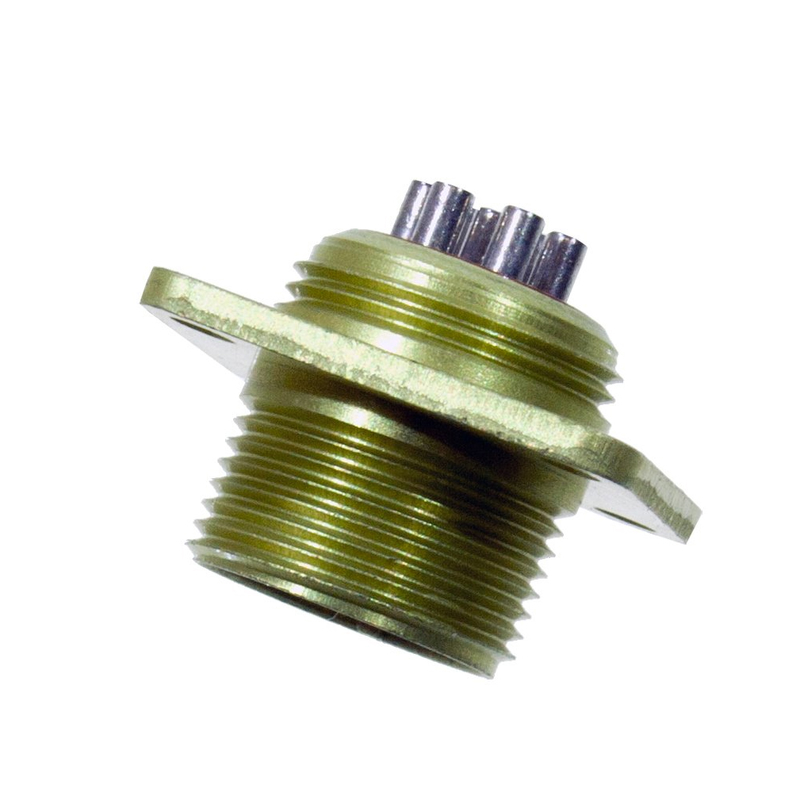

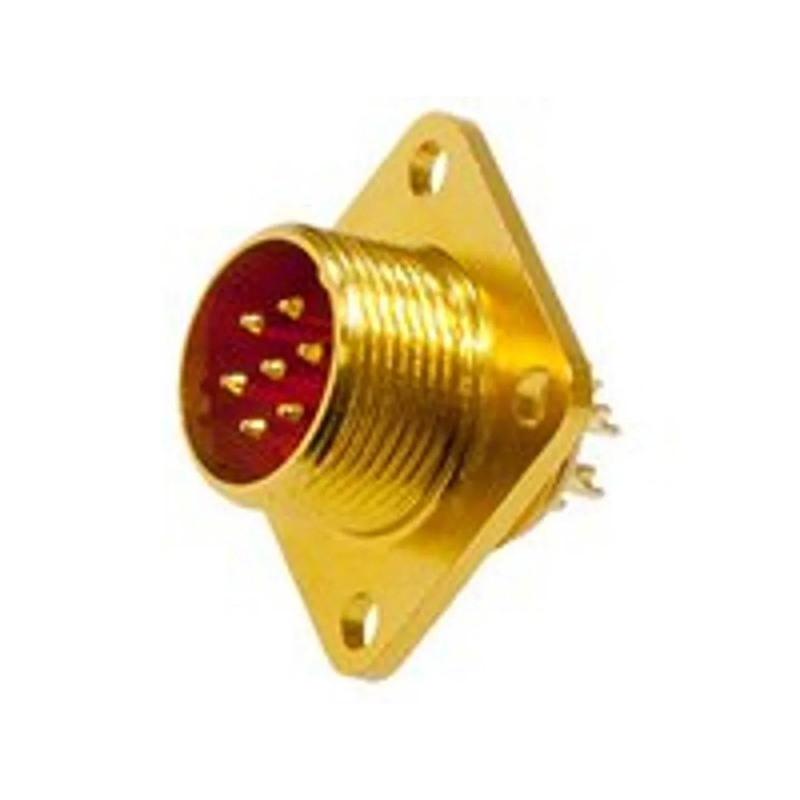

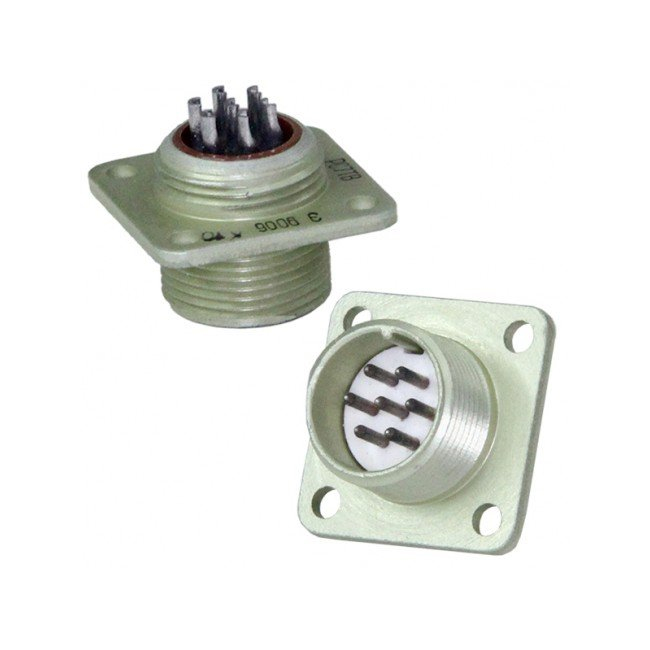

РС7ТВ — это блочная вилка без кожуха производства Копир из серии цилиндрических низкочастотных соединителей РС. Она предназначена для надежного электрического соединения в промышленных и приборных системах.

Основные характеристики

Конструкция включает 7 штыревых контактов диаметром 1 мм из латуни с серебряным покрытием (Ag), материал корпуса — алюминиевый сплав с анодированием, изолятор — карболит коричневого цвета. Размеры: длина 18 мм, ширина и высота по 18×15,8 мм, расстояние между монтажными отверстиями 13,2 мм, диаметр отверстия 2,2 мм.

Технические параметры

Рабочее напряжение до 200 В, ток на разъем до 22 А, сопротивление контактов не более 5 мОм, сопротивление изоляции не менее 1000 МОм. Выдерживает вибрацию 1–5000 Гц (15 g), акустические шумы до 150 дБ, удары до 500 g, температуру от -60 до +85 °C, влажность 98% при +35 °C.

Монтаж и применение

Монтаж на панель пайкой, резьбовое соединение (D — M12×0,75), одношпоночная поляризация, всеклиматическое тропикоустойчивое исполнение (ТВ). Ресурс — 250 сочленений-расчленений, наработка не менее 1000 часов, срок хранения до 25 лет.
