Копир

Цена:

3000 ₽

В наличии: 200 шт.

Заводская упаковка

Производитель: Копир

Технические характеристики

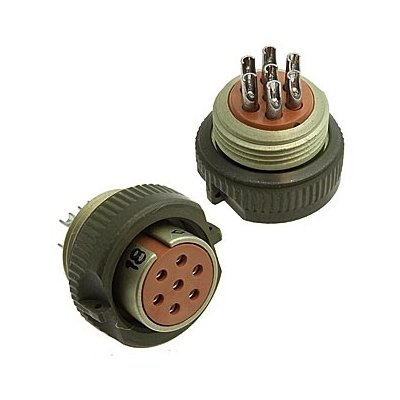

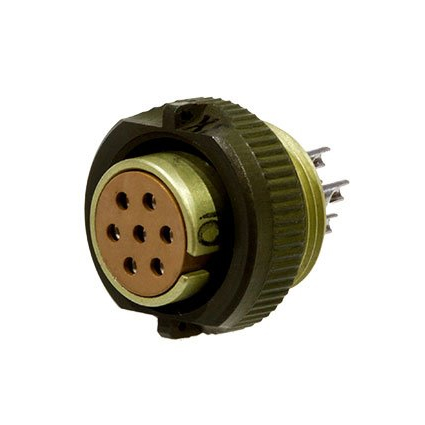

РС7ТВ р с/к Копир «ОТК» — это цилиндрический низкочастотный электрический соединитель (розетка кабельная с кожухом) производства завода «Копир» с отделкой «ОТК» (отдел технического контроля). Он предназначен для надежного соединения в электрических цепях переменного тока (частотой до 3 МГц), постоянного и импульсного тока в промышленных и всеклиматических условиях.

Соединитель имеет 7 контактов с покрытием серебром, сопротивление которых не превышает 5 мОм, а сопротивление изоляции — не менее 1000 МОм в нормальных условиях. Максимальное рабочее напряжение — 200 В, сила тока на контакт — до 3,1–4 А при равномерной нагрузке.

Это розетка с резьбовым соединением (р с/к), разборным корпусом из алюминиевого сплава с анодированным покрытием и защитным кожухом. Монтаж осуществляется пайкой на кабель, поляризация — одношпоночная, контакты прямые и извлекаемые, с уплотнительной втулкой для герметичности.

Работает при температурах от -60 до +85 °C, влажности до 98% при +35 °C и давлении до 1,33×10⁻⁴ Па. Ресурс — 250 сочленений-расчленений, выдерживает вибрацию (1–5000 Гц, 15 g), удары (до 500 g) и акустические шумы до 150 дБ.

Описание

Назначение соединителя РС7ТВ

РС7ТВ р с/к Копир «ОТК» — это цилиндрический низкочастотный электрический соединитель, выпускаемый в виде розетки кабельной с кожухом. Изделие предназначено для надежного соединения в электрических цепях переменного тока с частотой до 3 МГц, а также в цепях постоянного и импульсного тока. Соединитель применяется в промышленных условиях и в условиях с повышенными требованиями к всеклиматической стойкости.

Артикул изделия — 20751, категория — РС7, производитель — завод «Копир». Исполнение «ОТК» означает заводскую приемку отделом технического контроля, что подтверждает соответствие изделия заявленным характеристикам. Поставка осуществляется в заводской упаковке.

Подтверждённые технические особенности

Соединитель имеет 7 контактов с серебряным покрытием. Сопротивление контактов не превышает 5 мОм, а сопротивление изоляции составляет не менее 1000 МОм в нормальных условиях. Максимальное рабочее напряжение — 200 В, сила тока на контакт — от 3,1 до 4 А при равномерной нагрузке.

Тип: розетка кабельная с кожухом, резьбовое соединение.
Корпус: разборный, из алюминиевого сплава с анодированным покрытием.
Монтаж: пайка на кабель.
Поляризация: одношпоночная.
Контакты: прямые, извлекаемые, с уплотнительной втулкой для герметичности.
Ресурс: 250 сочленений-расчленений.

Конструкция с защитным кожухом и уплотнительной втулкой обеспечивает герметичность соединения при эксплуатации в жестких внешних условиях.

Условия эксплуатации и применение

Соединитель работоспособен при температурах от минус 60 до плюс 85 °C, при влажности до 98% при температуре плюс 35 °C и при давлении до 1,33 умноженное на 10 в минус четвертой степени Па. Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 15 g, удары с ускорением до 500 g и акустические шумы до 150 дБ.

Благодаря совокупности этих характеристик РС7ТВ р с/к Копир «ОТК» применяется для соединения кабельных линий и электрических цепей в промышленном оборудовании, в приборах и системах, работающих в условиях вибрации, ударных нагрузок, широкого диапазона температур и пониженного давления. Год выпуска — 2026, приемка — «ОТК».
