Копир

Цена:

2900 ₽

В наличии: 5 шт.

Заводская упаковка

Производитель: Копир

Технические характеристики

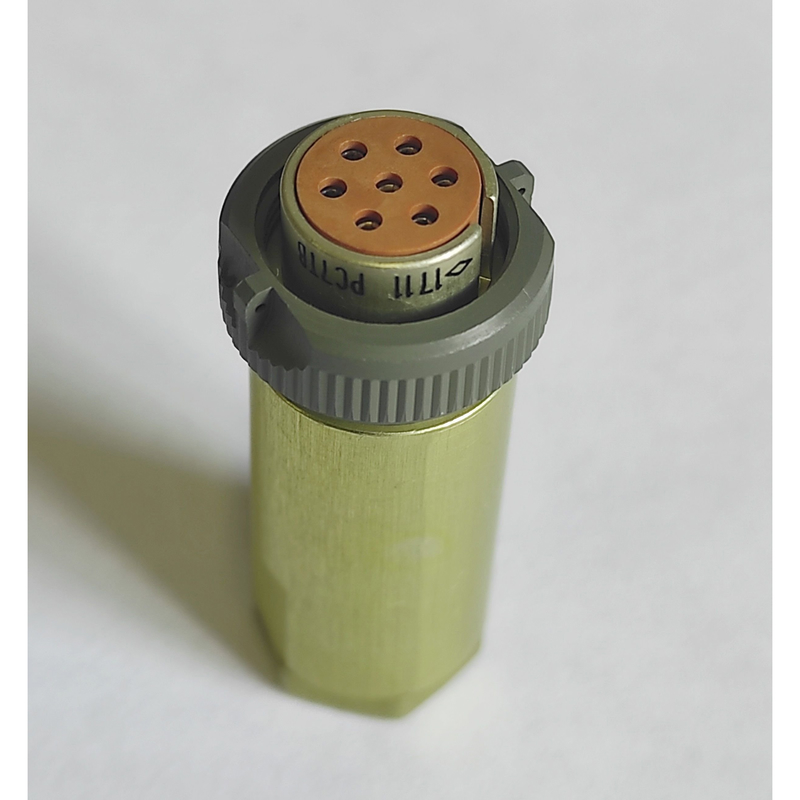

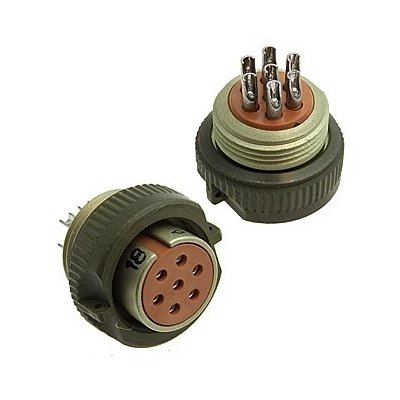

РС7ТВ р с/к Копир «ОТК» — это разъём (розетка кабельная) из серии низкочастотных цилиндрических соединителей РС7ТВ с кожухом, предназначенный для эксплуатации в электрических цепях переменного, постоянного и импульсного тока частотой до 3 МГц.

Соединитель имеет всеклиматическое исполнение ТВ, рассчитан на рабочую температуру от -60 до +85 °C, атмосферное давление до 1,33×10⁻⁴ Па и срок сохраняемости до 25 лет.
Сопротивление контактов не превышает 5 мОм, сопротивление изоляции — не менее 1000 МОм, максимальное рабочее напряжение — 200 В, а рабочий ток на контакт — до 3,1 А.
Количество сочленений-расчленений достигает 250, минимальная наработка — 1000 часов; поляризация корпусов одношпоночная.

Это субминиатюрный цилиндрический разъём резьбового соединения с серебряными контактами (обычно 7 контактов диаметром 1 мм), корпус из алюминиевого сплава с анодированным покрытием.
Кожух (с/к) обеспечивает защиту, подходит для кабельного монтажа, часто используется в промышленном оборудовании, авиации и технике советского/российского производства.
Копир «ОТК» указывает на вид приёмки (отдел качества), что гарантирует соответствие строгим стандартам (например, АВ0.364.047 ТУ).

Описание

Назначение

РС7ТВ р с/к Копир «ОТК» — это розетка кабельная из серии низкочастотных цилиндрических соединителей РС7ТВ с кожухом. Изделие предназначено для эксплуатации в электрических цепях переменного, постоянного и импульсного тока частотой до 3 МГц. Разъём применяется для коммутации кабельных линий и обеспечивает надёжное электрическое соединение в составе промышленного, авиационного и специального оборудования советского и российского производства.

Артикул изделия — 20750, категория — РС7, производитель — Копир. Поставка осуществляется в заводской упаковке.

Конструкция и подтверждённые особенности

Соединитель выполнен в субминиатюрном цилиндрическом исполнении с резьбовым соединением. Корпус изготовлен из алюминиевого сплава с анодированным покрытием, контакты серебряные, обычно 7 контактов диаметром 1 миллиметр. Поляризация корпусов — одношпоночная, что исключает неправильное сочленение. Кожух (с/к) обеспечивает дополнительную защиту и подходит для кабельного монтажа.

Разъём имеет всеклиматическое исполнение ТВ. Рабочая температура составляет от минус 60 до плюс 85 градусов Цельсия, атмосферное давление — до 1,33 умноженное на 10 в минус четвёртой степени Паскаля. Срок сохраняемости достигает 25 лет.

Основные электрические и эксплуатационные параметры:

сопротивление контактов — не более 5 миллиом;
сопротивление изоляции — не менее 1000 мегаом;
максимальное рабочее напряжение — 200 вольт;
рабочий ток на контакт — до 3,1 ампера;
количество сочленений-расчленений — до 250;
минимальная наработка — 1000 часов.

Приёмка «ОТК» указывает на вид приёмки — отдел технического контроля, что гарантирует соответствие строгим стандартам, например АВ0.364.047 ТУ. Год выпуска — 2024.

Применение

Благодаря всеклиматическому исполнению и широкому диапазону рабочих температур разъём подходит для эксплуатации в жёстких условиях, включая пониженное атмосферное давление. Изделие применяется в промышленном оборудовании, авиационной технике и других системах, где требуется субминиатюрный цилиндрический соединитель с резьбовым сочленением и серебряными контактами.

Кабельный монтаж и наличие кожуха обеспечивают защиту соединения при механических и климатических воздействиях. Совместимость определяется серией РС7 и типом соединения, что делает изделие востребованным при ремонте, обслуживании и комплектации техники соответствующего парка.

Комплектация и статус

Поставка включает изделие в заводской упаковке. Приёмка «ОТК» подтверждает прохождение контроля качества. Иных сведений о комплектации, гарантии, стране производства и наличии в предоставленных данных не указано.
