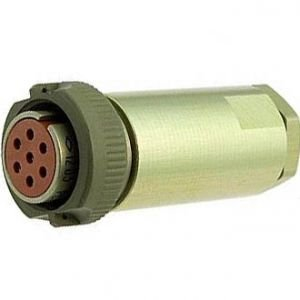

РС7ТВ розетка с кожухом

РС7ТВ — это кабельная розетка с кожухом из серии цилиндрических низкочастотных соединителей РС, предназначенная для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока.

Основные характеристики

Соединитель имеет 7 контактов круглой формы диаметром 1 мм из латуни с серебряным покрытием, максимальное рабочее напряжение 200 В и ток на разъем до 22 А (на контакт около 3–4 А).

• Метод сочленения — резьбовой, монтаж электрический — пайка, механический — объемный на кабель с прямым патрубком.

• Корпус из алюминиевого сплава с анодированным светло-зеленым покрытием, диаметр 16 мм, высота 38 мм, одношпоночная поляризация.

• Изолятор из карболита коричневого цвета, без уплотнительной втулки и герметичности.

Условия эксплуатации

Исполнение ТВ — всеклиматическое и тропикоустойчивое: температура от -60 до +85°C, влажность до 98% при +35°C, давление до 1,33×10⁻⁴ Па.

Работает в диапазоне вибрации 1–5000 Гц (15 g), акустических шумов 150 дБ, ударов до 500 g, с ресурсом 250 сочленений-расчленений и сопротивлением изоляции не менее 1000 МОм.

Применение

РС7ТВ используется в субминиатюрных разъемах для надежного соединения в промышленных и транспортных системах, включая железнодорожное оборудование, благодаря устойчивости к механическим и климатическим воздействиям.
